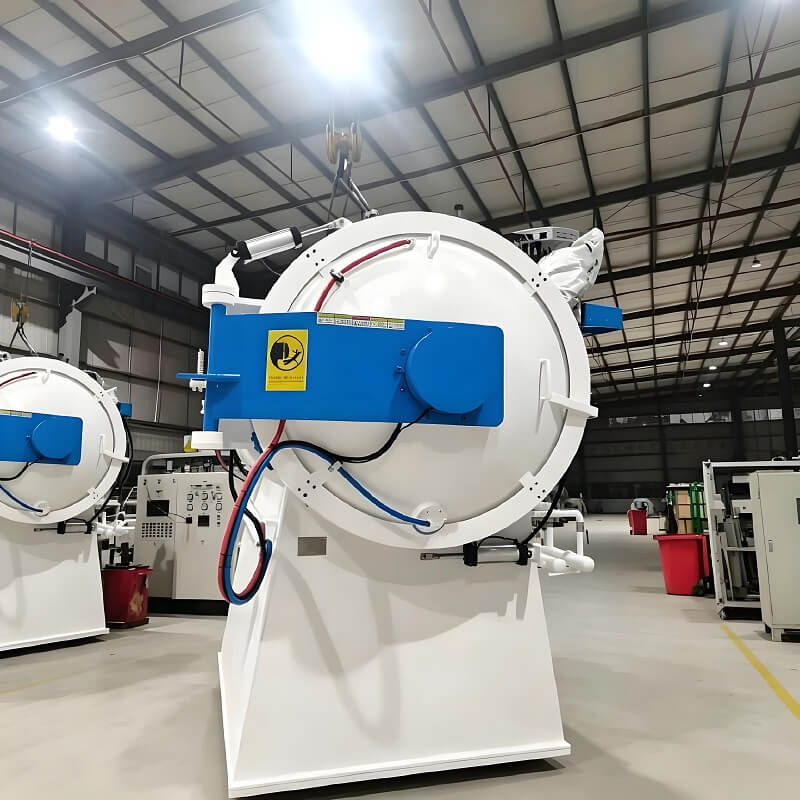

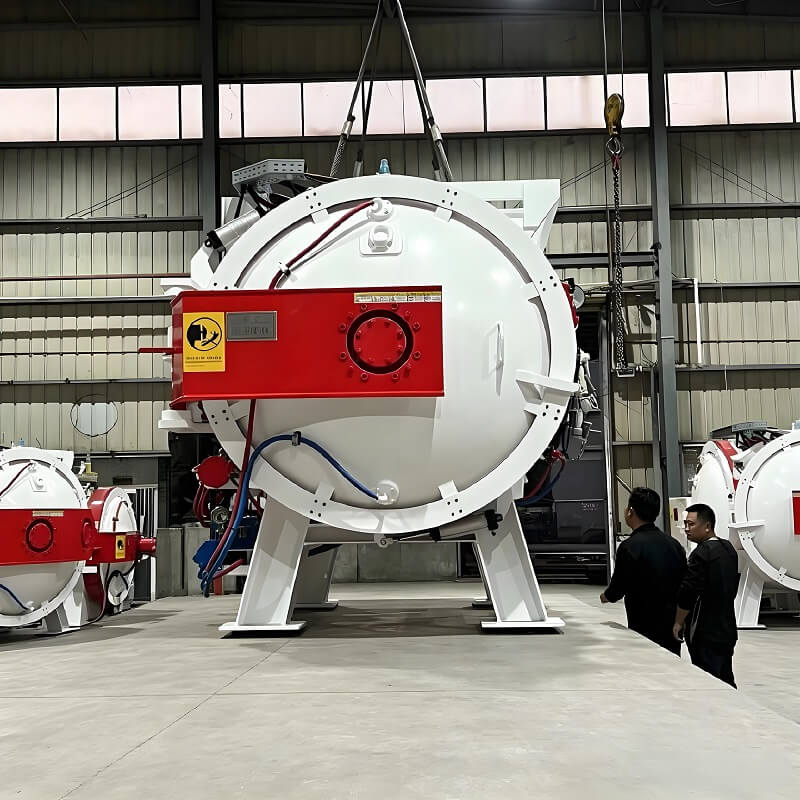

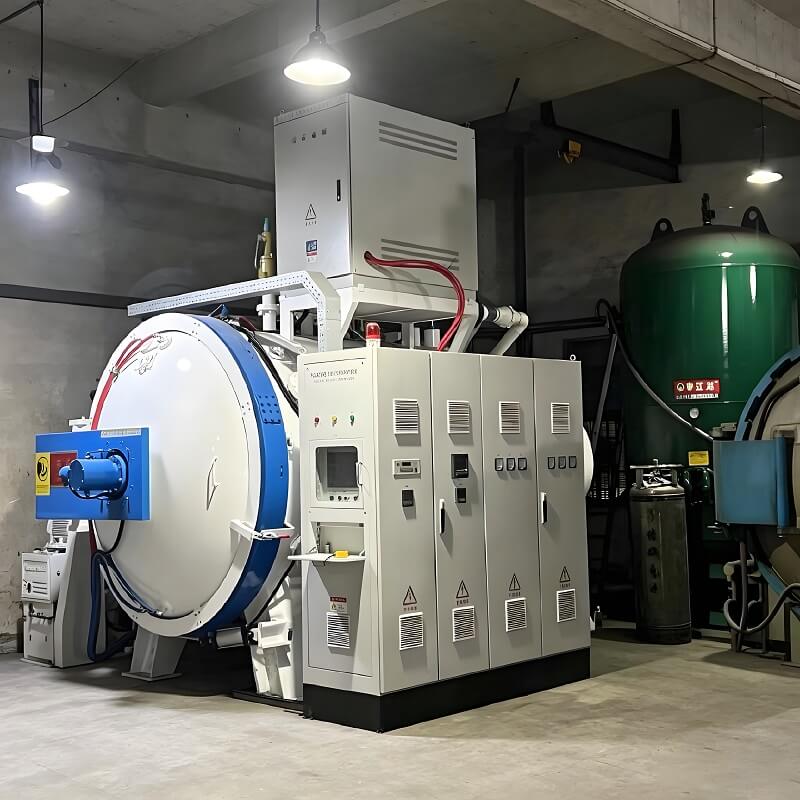

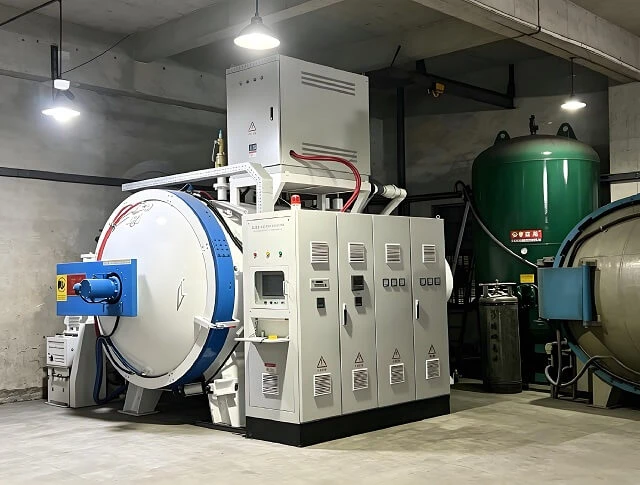

Tungku Pendinginan Minyak Vakum Industri Rexin dirancang untuk perlakuan panas vakum dan pendinginan minyak pada komponen logam yang memerlukan kekerasan tinggi, distorsi terkontrol, dan permukaan akhir yang bersih. Lingkungan vakum membantu mengurangi oksidasi dan dekarburisasi selama pemanasan, sedangkan proses pendinginan oli memberikan pendinginan cepat untuk aplikasi pengerasan.
Sangat cocok untuk baja perkakas, baja mati, baja paduan, baja kecepatan tinggi, cetakan, roda gigi, bantalan dan komponen logam presisi lainnya. Ukuran tungku, kapasitas pemuatan, sistem vakum, sistem pemanas, dan konfigurasi proses dapat disesuaikan sesuai dengan persyaratan benda kerja dan perlakuan panas.
Aplikasi
Penyesuaian
Keunggulan Utama
Informasi yang Diperlukan
Prinsip Kerja Pendinginan Minyak Vakum
Proses pendinginan oli vakum menggabungkan pemanasan vakum terkontrol dengan pendinginan oli cepat untuk pengerasan komponen logam. Setelah benda kerja dimasukkan ke dalam ruang tungku, ruang tersebut dievakuasi dan bagian-bagiannya dipanaskan sesuai dengan program perlakuan panas yang diperlukan.
Selama pemanasan dan penahanan, lingkungan vakum membantu mengurangi oksidasi dan dekarburisasi permukaan benda kerja. Setelah suhu dan waktu penahanan yang diperlukan tercapai, benda kerja dipindahkan ke tahap pendinginan oli untuk pendinginan yang cepat dan terkontrol.
Proses pendinginan membantu mencapai kekerasan dan sifat mekanik yang diperlukan untuk material seperti baja perkakas, baja cetakan, baja paduan, dan baja kecepatan tinggi. Suhu pemanasan, waktu penahanan, kondisi vakum, dan parameter pendinginan dipilih sesuai dengan material, dimensi benda kerja, dan hasil perlakuan panas yang diperlukan.

Pemanasan & Sistem Vakum
Tungku Pendinginan Minyak Vakum Industri menggunakan ruang pemanas vakum tertutup untuk menyediakan lingkungan terkendali untuk memanaskan dan menahan benda kerja sebelum pendinginan. Sistem vakum menghilangkan udara dari ruangan, membantu mengurangi oksidasi dan dekarburisasi selama perlakuan panas suhu tinggi.
Sistem pemanas dirancang untuk memberikan pemanasan yang seragam dan terkontrol di seluruh zona kerja efektif. Suhu, laju pemanasan, waktu penahanan, dan kondisi vakum dapat diprogram sesuai dengan bahan dan proses perlakuan panas yang diperlukan.
Sistem vakum, ruang pemanas, daya pemanas, dan zona kerja efektif dapat dikonfigurasi sesuai dengan dimensi benda kerja, kapasitas pemuatan, dan persyaratan proses.

Komponen Peralatan Utama
1. Ruang Pemanas Vakum
Ruang vakum tertutup dengan struktur pendingin air dua lapis, insulasi panas grafit, dan elemen pemanas grafit untuk pemanasan suhu tinggi yang terkontrol dan seragam.
2. Sistem Pemompaan Vakum
Sistem pemompaan vakum dikonfigurasikan dengan pompa mekanis baling-baling putar dan pompa molekuler untuk menyediakan kondisi vakum yang diperlukan untuk proses perlakuan panas.
3. Sistem Pendinginan Minyak
Sistem pendinginan oli dengan penyimpanan oli, sirkulasi, dan fungsi agitasi untuk memberikan pendinginan benda kerja yang cepat dan terkontrol setelah pemanasan vakum. Penukar panas minyak-air eksternal membantu mengontrol suhu pendinginan minyak selama pengoperasian.
4. Sistem Pemindahan & Pengangkatan Benda Kerja
Mekanisme pemindahan dan pengangkatan dirancang untuk memindahkan benda kerja antara tahap pemanasan dan pendinginan oli dengan lancar dan andal. Mekanismenya dapat dikonfigurasi sesuai dengan struktur tungku, kapasitas pemuatan, dan persyaratan proses.
5. Sistem Kontrol PLC & HMI
Sistem kontrol otomatis untuk pemanasan, penahan suhu, operasi vakum, pendinginan oli, dan pemantauan proses. Program perlakuan panas dan parameter proses dapat diatur berdasarkan bahan dan benda kerja yang berbeda.
6. Sistem Keamanan & Interlock
Tungku ini menggabungkan fungsi pemantauan proses, alarm, dan interlock untuk suhu, vakum, dan pengoperasian peralatan. Konfigurasi keselamatan spesifik ditentukan berdasarkan desain tungku akhir dan persyaratan proyek.
Sistem Pendinginan Oli & Keuntungan Utama
Sistem pendinginan oli memberikan pendinginan yang cepat dan terkontrol setelah pemanasan vakum untuk mencapai kekerasan dan sifat mekanik benda kerja yang diperlukan.
Keuntungan utama meliputi:
1. Mengurangi Oksidasi & Dekarburisasi
Pemanasan vakum membantu mengurangi oksidasi dan dekarburisasi selama perlakuan suhu tinggi, mendukung permukaan benda kerja yang lebih bersih dan mengurangi kebutuhan pemrosesan permukaan selanjutnya.
2. Pendinginan Minyak Cepat
Pendinginan oli memberikan laju pendinginan yang relatif tinggi yang cocok untuk baja perkakas pengerasan, baja cetakan, baja paduan, dan material lain yang dapat digunakan.
3. Sirkulasi Minyak Terkendali
Sirkulasi dan agitasi oli membantu meningkatkan konsistensi pendinginan di sekitar beban tungku. Temperatur oli dapat dikontrol melalui sistem pendingin dan pertukaran panas.
4. Proses Perlakuan Panas Terkendali
Parameter pemanasan, penahanan, pengoperasian vakum, dan pendinginan dapat dikelola melalui sistem kontrol sesuai dengan kebutuhan material dan proses yang berbeda.
5. Konfigurasi Proses Fleksibel
Ukuran tungku, kapasitas pemuatan, sistem vakum, sistem pemanas, dan konfigurasi pendinginan oli dapat disesuaikan sesuai dengan kebutuhan benda kerja dan produksi.
Aplikasi & Bahan
Tungku Pendinginan Oli Vakum Industri cocok untuk mengeraskan komponen logam yang memerlukan pemanasan terkontrol, pendinginan oli cepat, kekerasan tinggi, dan pengurangan oksidasi permukaan.
Bahan dan aplikasi yang umum meliputi:
1. Baja Perkakas & Baja Mati
Cetakan, cetakan, pelubang, perkakas pembentuk, dan komponen perkakas lainnya yang memerlukan pengerasan setelah pemanasan suhu tinggi.
2. Baja Berkecepatan Tinggi
Alat pemotong dan komponen perkakas tertentu memerlukan perlakuan panas dan pendinginan vakum terkontrol.
3. Baja Paduan
Roda gigi, poros, komponen transmisi, dan bagian mekanis lainnya yang memerlukan peningkatan kekerasan dan ketahanan aus.
4. Bantalan Baja
Cincin bantalan dan komponen bantalan lainnya yang memerlukan pengerasan terkendali dan pendinginan oli.
5. Komponen Mekanik Presisi
Suku cadang mesin dan komponen logam presisi tertentu di mana oksidasi permukaan, distorsi, dan konsistensi perlakuan panas perlu dikontrol.
Kesesuaian pendinginan oli vakum bergantung pada kualitas material, geometri benda kerja, kekerasan yang diperlukan, dan proses perlakuan panas. Insinyur Rexin dapat merekomendasikan konfigurasi tungku yang sesuai setelah meninjau persyaratan benda kerja dan proses.
Spesifikasi Teknis
Spesifikasi berikut adalah konfigurasi referensi untuk Industrial Vacuum Oil Quenching Furnace. Parameter teknis akhir ditentukan berdasarkan benda kerja, kapasitas pemuatan, dan proses perlakuan panas.
| Barang | Spesifikasi Referensi |
|---|---|
| Ukuran Ruang Pemanasan yang Efektif | 600 × 800 × 1000 mm / 800 × 1200 × 1500 mm, atau disesuaikan |
| Suhu Kerja Maksimum | 1300°C |
| Vakum Tertinggi | ≤ 6,7 × 10⁻³Pa |
| Keseragaman Suhu | ±5°C |
| Media Pendinginan | Minyak pendingin vakum |
| Elemen Pemanas | Elemen pemanas grafit |
| Sistem Vakum | Pompa mekanis baling-baling putar + pompa molekuler |
| Sistem Pengendalian | PLC + Layar Sentuh HMI |
| Sistem Pendingin | Pendinginan air dua lapis + sirkulasi oli paksa |
| Kapasitas Pemuatan Referensi | 200 kg / 500 kg / 1000 kg, tergantung konfigurasi |
| Catu Daya | 380 V / 50 Hz, dapat disesuaikan dengan standar daya lokal |
Dimensi ruang, kapasitas pemuatan, daya pemanas, konfigurasi vakum, sistem pendingin, dan spesifikasi kelistrikan dapat disesuaikan sesuai dengan kebutuhan produksi pelanggan.

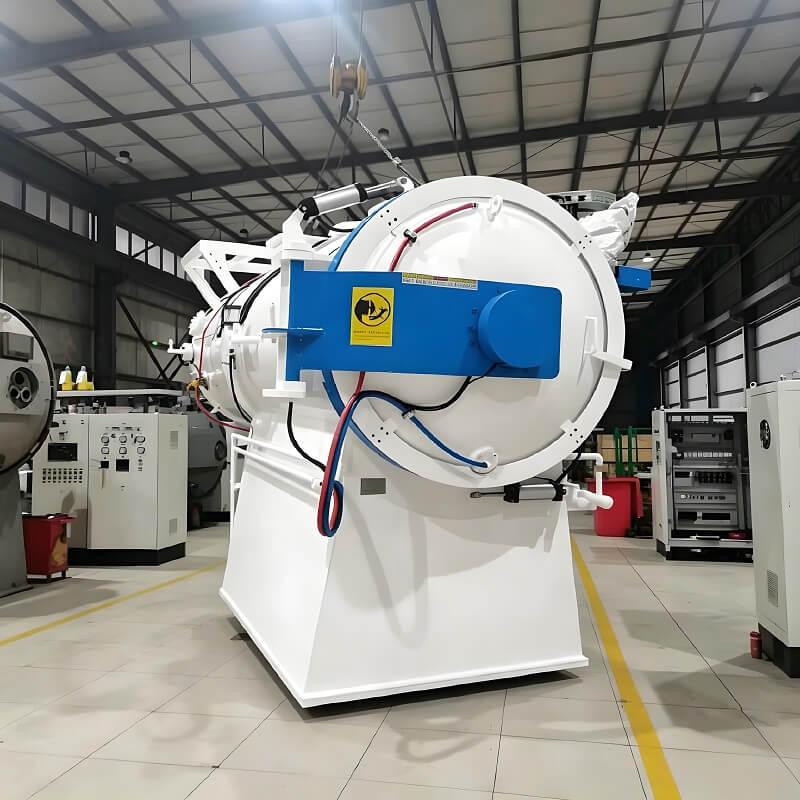

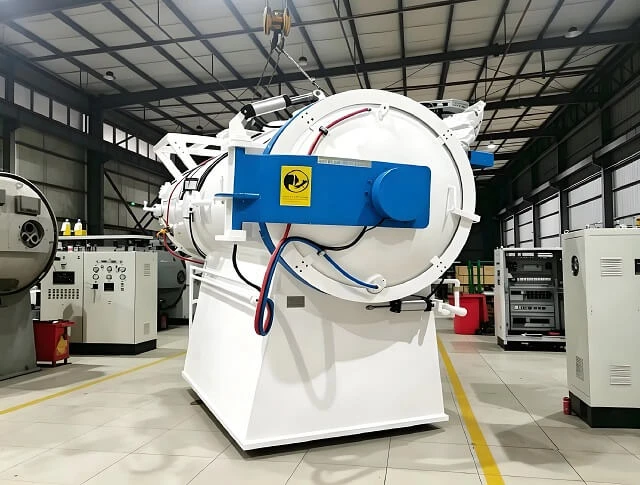

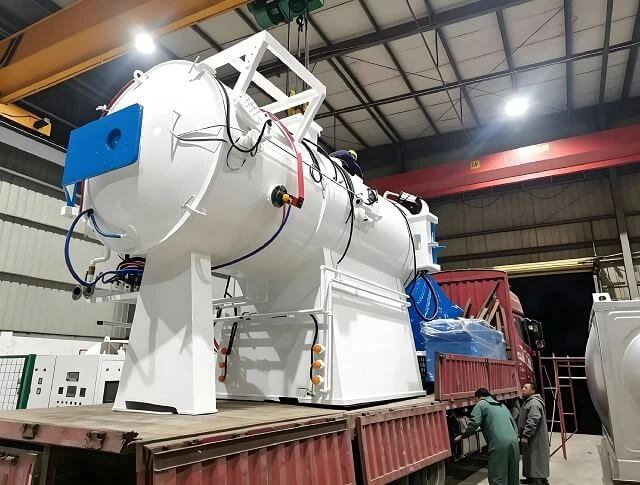

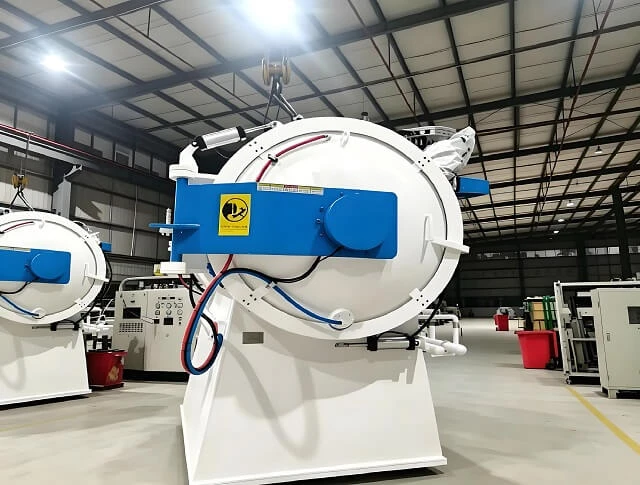

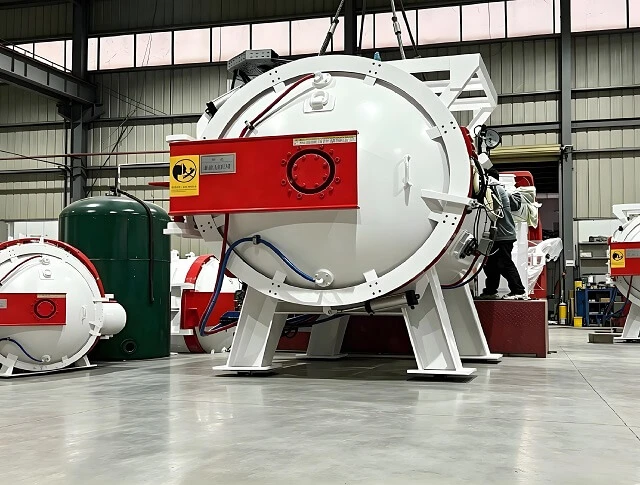

Tungku Pendingin Oli Vakum Industri – Pameran Peralatan

Mengapa Memilih Rexin
Rekayasa Yang Menghubungkan Proses, Peralatan dan Produksi
Rexin menyediakan solusi tungku industri mulai dari evaluasi proses dan desain tungku hingga manufaktur, pengiriman, dan dukungan purna jual.
Pengalaman 18+ Tahun
Pengalaman profesional dalam pembuatan tungku industri dan peralatan perlakuan panas.
Solusi Tungku yang Disesuaikan
Ukuran tungku, sistem pemanas, sistem atmosfer atau vakum, konfigurasi kontrol, dan kapasitas produksi dapat disesuaikan sesuai dengan kebutuhan perlakuan panas yang berbeda.
Manufaktur & Kontrol Kualitas
Peralatan diproduksi dan dirakit di pabrik kami dengan inspeksi dan pengujian sebelum pengiriman.
Dukungan Teknis & Purna Jual
Dari tinjauan persyaratan dan proposal teknis hingga manufaktur, pengiriman, panduan pemasangan, pelatihan, dan dukungan purna jual.

Proses Tungku Kustom

Sertifikat & Jaminan Kualitas
Rexin berkomitmen terhadap kontrol kualitas di seluruh desain, manufaktur, perakitan, dan pengujian tungku. Sertifikasi dan praktik manajemen kualitas kami mendukung manufaktur tungku industri yang andal dan kualitas peralatan yang konsisten.
Setiap tungku diperiksa dan diuji sebelum pengiriman sesuai dengan persyaratan teknis yang disepakati.

Pertanyaan Umum
Q1: Bahan apa yang dapat diolah dalam tungku pendinginan minyak vakum?
Pendinginan minyak vakum biasanya digunakan untuk baja perkakas, baja mati, baja paduan, baja kecepatan tinggi, baja bantalan dan bahan lain yang cocok untuk pengerasan minyak. Proses yang tepat bergantung pada tingkat material, dimensi benda kerja, dan kekerasan yang dibutuhkan.
Q2: Apa keuntungan dari pendinginan oli vakum?
Pemanasan vakum membantu mengurangi oksidasi dan dekarburisasi selama perlakuan suhu tinggi, sementara pendinginan oli memberikan pendinginan cepat untuk pengerasan. Kombinasi ini cocok untuk komponen yang memerlukan perlakuan panas terkontrol, kekerasan tinggi, dan permukaan akhir yang lebih bersih.
Q3: Berapa suhu kerja maksimum?
Referensi suhu kerja maksimum Tungku Pendinginan Minyak Vakum Industri ini adalah 1300°C . Suhu pengoperasian sebenarnya dipilih sesuai dengan bahan dan proses perlakuan panas.
Q4: Dapatkah ukuran tungku dan kapasitas pemuatan disesuaikan?
Ya. Dimensi ruang pemanas, kapasitas pemuatan, sistem pemanas, sistem vakum, sistem pendinginan oli, sistem kontrol, dan konfigurasi kelistrikan dapat disesuaikan sesuai dengan benda kerja dan persyaratan produksi.
Q5: Informasi apa yang harus saya berikan untuk pemilihan tungku?
Harap berikan tingkat material, dimensi benda kerja, berat pemuatan maksimum, proses pemanasan dan pendinginan yang diperlukan, kapasitas produksi, dan persyaratan perlakuan panas khusus apa pun.
Q6: Dapatkah Rexin memberikan proposal teknis dan penawaran harga?
Ya. Insinyur Rexin dapat merekomendasikan konfigurasi tungku yang sesuai dan menyiapkan proposal teknis serta penawaran berdasarkan persyaratan benda kerja dan perlakuan panas Anda.
