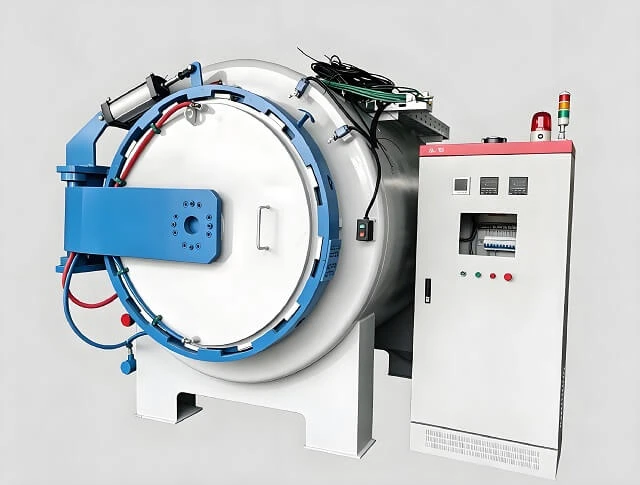

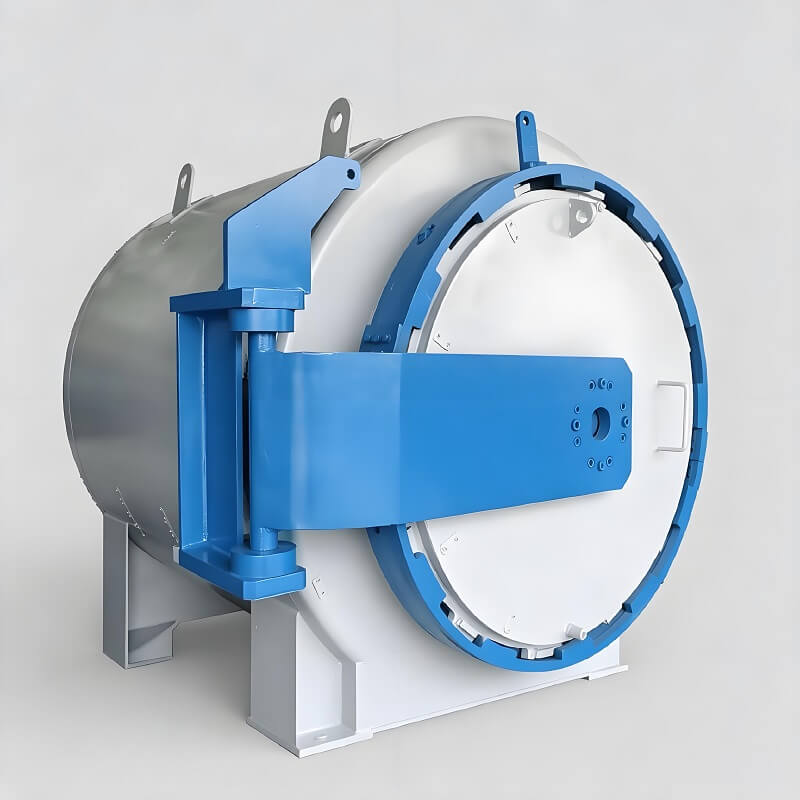

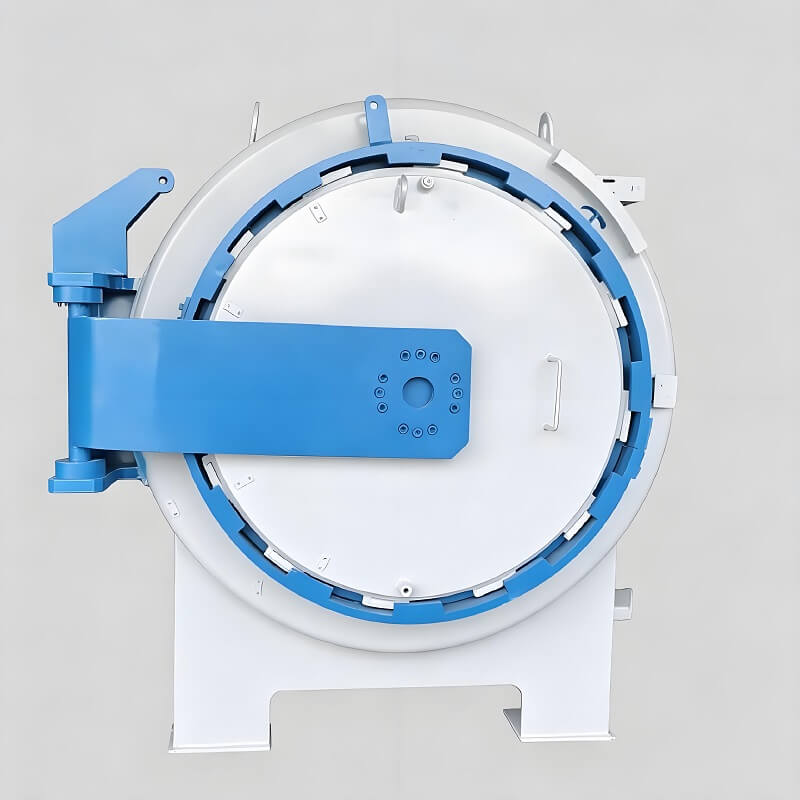

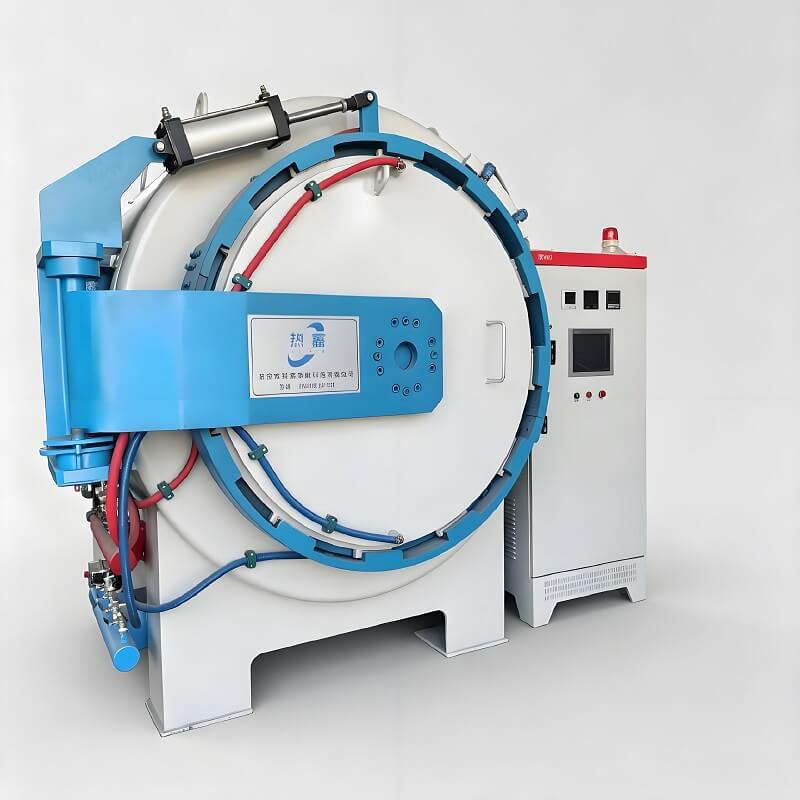

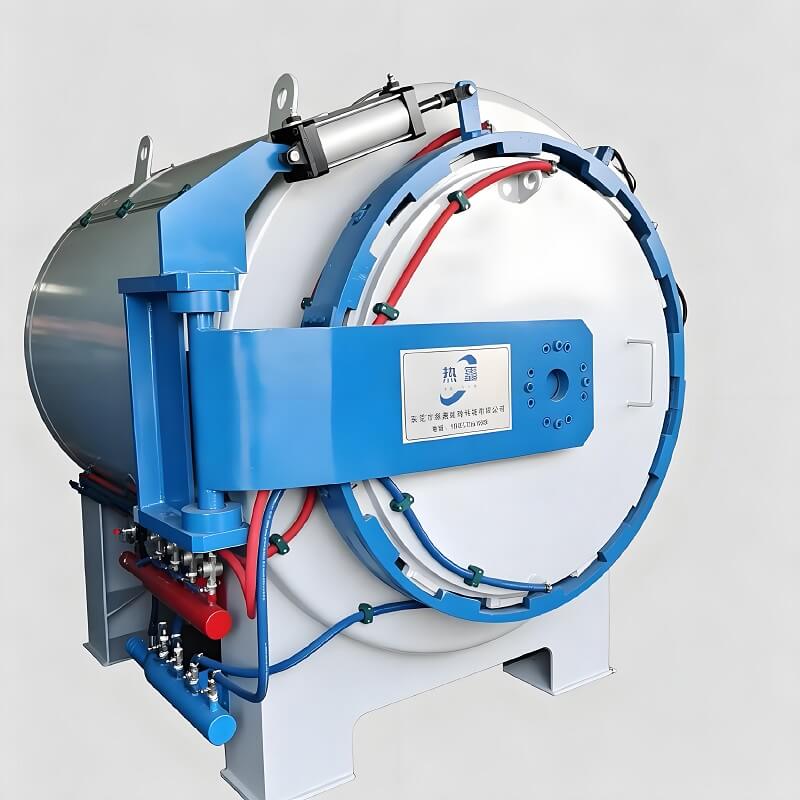

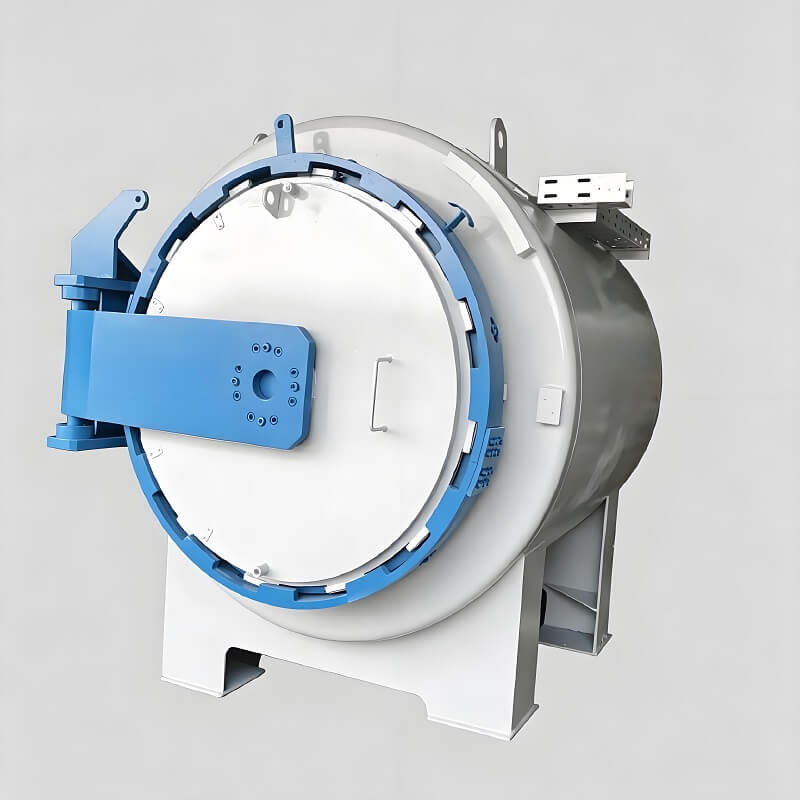

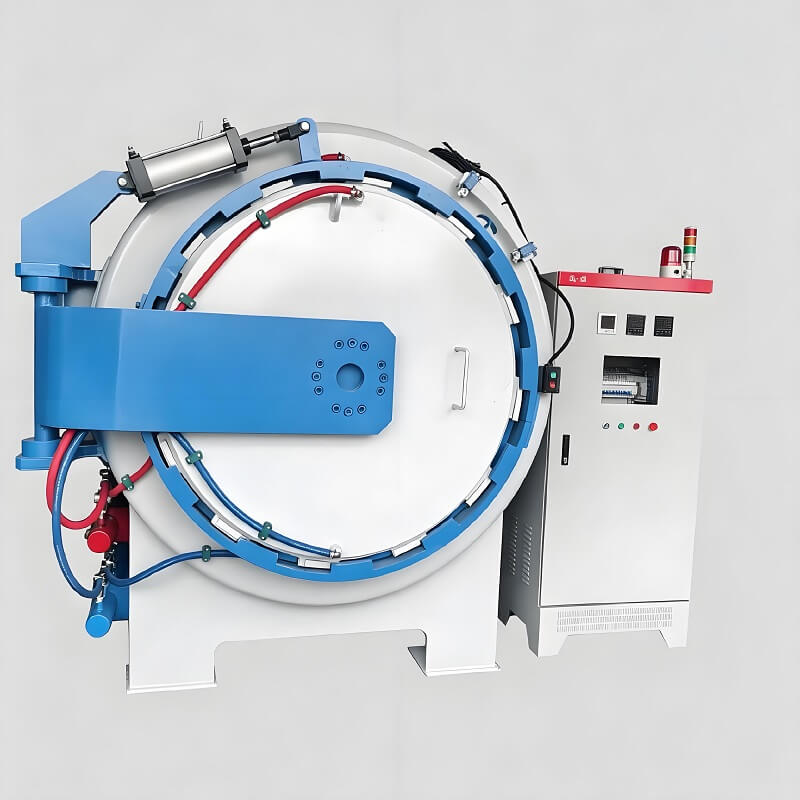

Tungku Tempering Vakum Horisontal

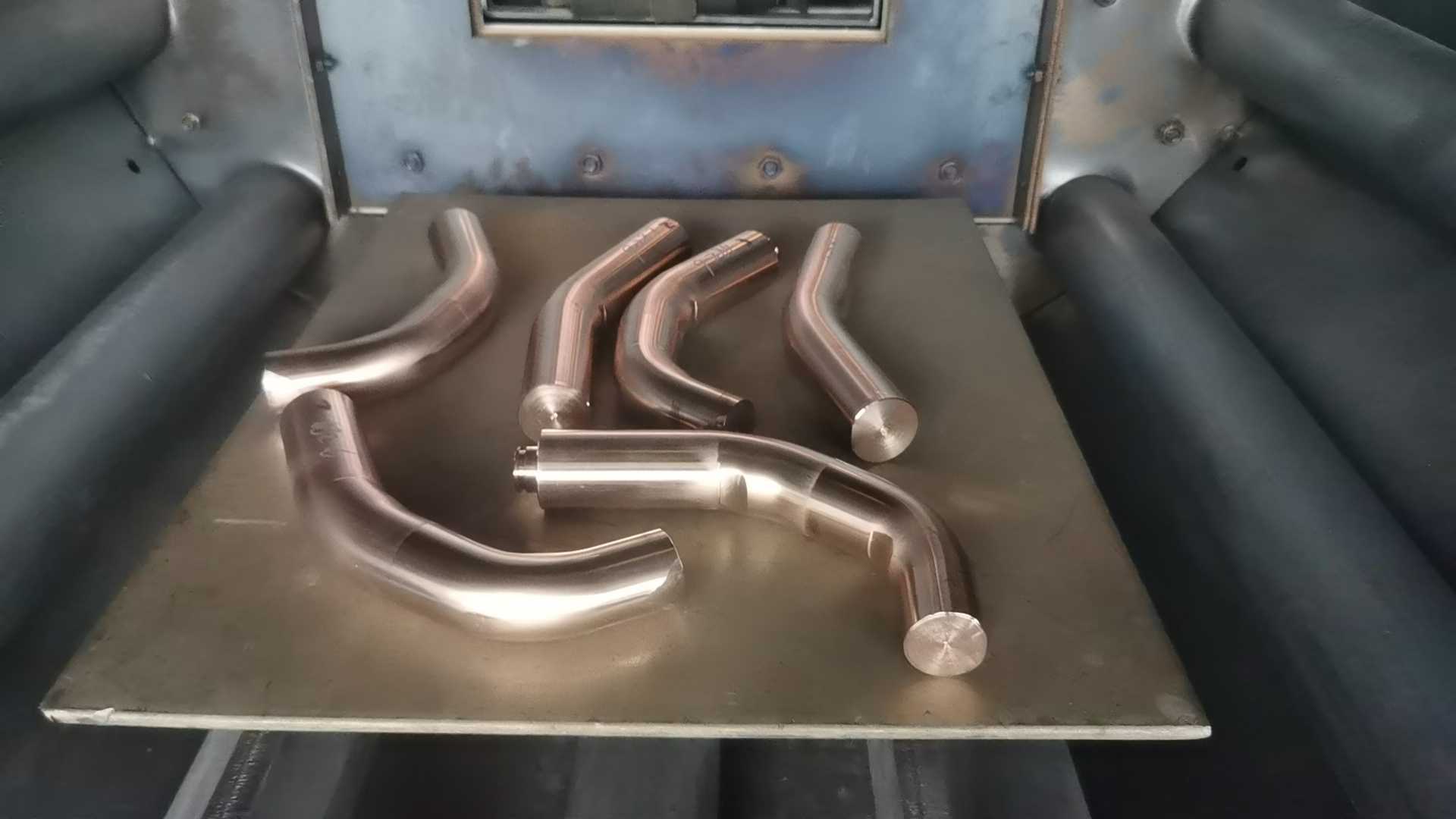

Setelah pendinginan vakum, bagian logam mungkin memerlukan temper untuk mengurangi tegangan sisa dan mencapai keseimbangan kekerasan dan ketangguhan yang diperlukan. Benda kerja dimasukkan ke dalam ruang tungku, di mana ruangan tersebut dievakuasi sebelum pemanasan terkontrol dimulai.

Selama siklus temper, benda kerja dipanaskan hingga suhu proses yang diperlukan dan ditahan selama waktu tertentu sesuai dengan bahan dan proses perlakuan panas. Lingkungan vakum membantu mengurangi oksidasi dan perubahan warna permukaan selama pemanasan.

Setelah tahap holding, benda kerja didinginkan sesuai proses yang dipilih sebelum dibongkar. Suhu, waktu penahanan, kondisi vakum, dan persyaratan pendinginan dapat dikonfigurasi sesuai dengan benda kerja dan proses produksi.

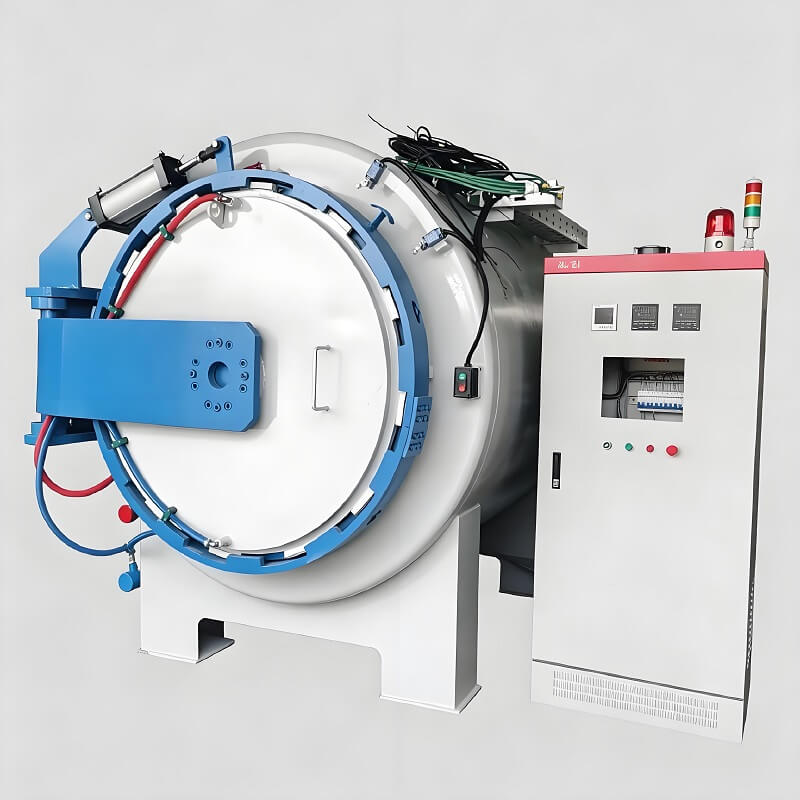

Tungku tempering vakum horizontal dirancang dengan ruang vakum tertutup dan sistem pemanas terkontrol untuk menyediakan lingkungan yang bersih dan stabil untuk temper setelah pendinginan. Pemanasan yang seragam di seluruh zona kerja efektif membantu mencapai hasil perlakuan panas yang konsisten di seluruh beban tungku.

Tergantung pada material benda kerja dan proses temper, tungku dapat dikonfigurasi untuk suhu pengoperasian dan tingkat vakum yang berbeda. Konfigurasi temper suhu rendah juga dapat menggunakan sirkulasi gas atau pemanasan dengan bantuan konveksi untuk meningkatkan efisiensi pemanasan dan keseragaman suhu.

Konfigurasi referensi umum:
• Suhu pengoperasian: kira-kira 200–700°C untuk aplikasi temper konvensional , dengan konfigurasi suhu lebih tinggi tersedia sesuai dengan kebutuhan proses
• Keseragaman suhu: biasanya sekitar ±3–5°C , tergantung pada ukuran tungku dan kondisi pengoperasian
• Sistem vakum: dikonfigurasi sesuai dengan vakum kerja dan proses yang diperlukan
• Pendinginan: konfigurasi pendinginan vakum atau gas pelindung tersedia sesuai dengan kebutuhan proses
• Zona pemanasan dan kapasitas pemuatan: disesuaikan menurut dimensi benda kerja dan kapasitas produksi

Spesifikasi teknis sebenarnya ditentukan berdasarkan material, ukuran benda kerja, suhu temper, kapasitas pemuatan, dan proses perlakuan panas yang diperlukan.

Ruang tungku dan struktur internal dapat dirancang sesuai dengan suhu kerja yang diperlukan, zona pemanasan efektif, kapasitas pemuatan, dan proses perlakuan panas vakum.

Setelah siklus temper dan holding selesai, benda kerja didinginkan dalam kondisi terkendali sesuai dengan proses perlakuan panas yang diperlukan. Tergantung pada aplikasinya, tungku dapat dikonfigurasi dengan pendinginan vakum atau pendinginan gas pelindung untuk membantu menjaga permukaan benda kerja tetap bersih dan hasil pemrosesan yang stabil.

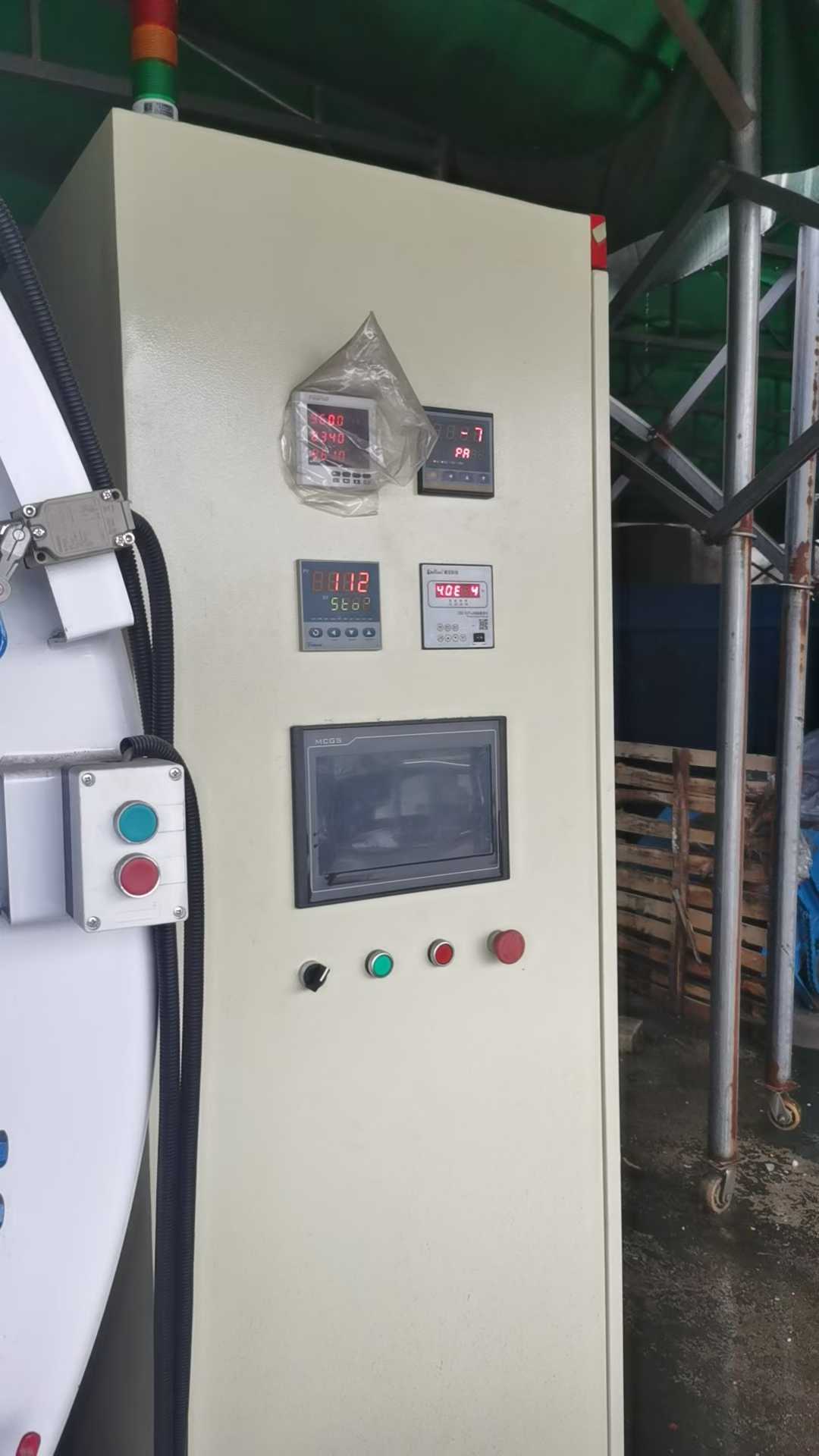

Sistem kontrol menyediakan manajemen otomatis pada tahap pemanasan, penahanan suhu, vakum, dan pendinginan. Parameter proses seperti suhu, waktu penahanan, dan program pemanasan dapat diatur sesuai dengan bahan berbeda dan persyaratan perlakuan panas.

Fitur kontrol dan pendinginan yang umum:
• Siklus perlakuan panas otomatis yang dapat diprogram
• Pemanasan multi-tahap dan kontrol penahan suhu
• Pemantauan suhu dan pengendalian proses
• Pemantauan vakum selama siklus pengobatan
• Metode pendinginan yang dapat dikonfigurasi sesuai dengan kebutuhan proses
• Fungsi alarm dan perlindungan keselamatan
• Parameter proses dapat disesuaikan untuk benda kerja dan material yang berbeda

PLC, pengontrol suhu, HMI dan komponen listrik lainnya dapat dikonfigurasi sesuai dengan kebutuhan proyek.

Spesifikasi berikut adalah konfigurasi referensi untuk Horizontal Vacuum Tempering Furnace. Ukuran tungku, daya pemanas, suhu kerja, sistem vakum, dan kapasitas pemuatan dapat disesuaikan sesuai dengan benda kerja dan proses perlakuan panas.

Suhu Maksimum: 1200°C
Nilai Daya Pemanasan: 66kW / 133kW / 155kW

Ukuran Pemuatan Referensi yang Tersedia:
• 900 × 600 × 600 mm (P × L × T)
• 1200 × 800 × 800 mm (P × L × T)
• 1200 × 900 × 900 mm (P × L × T)

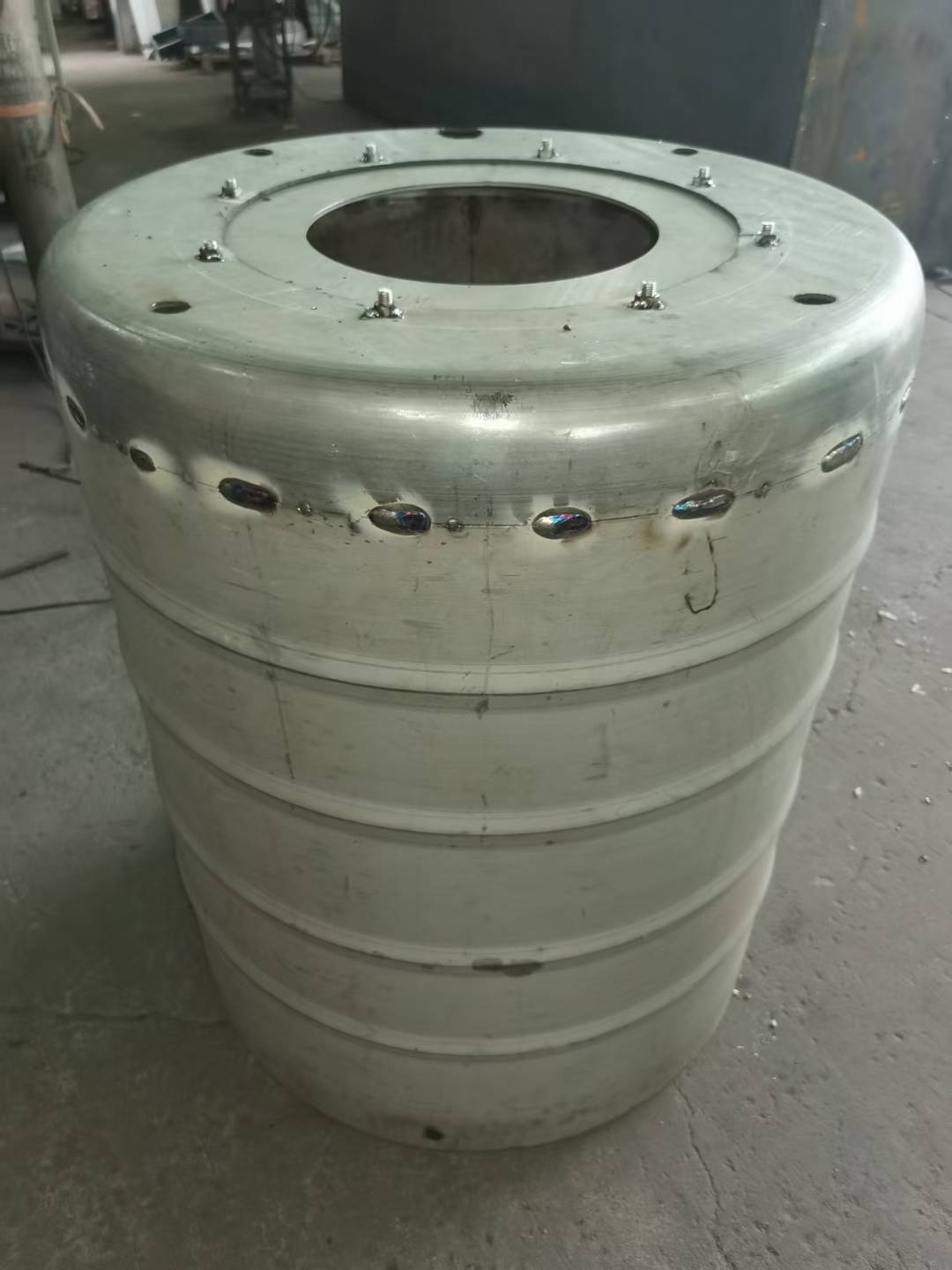

Ukuran Saluran Pemandu Udara yang Sesuai:
• Ø1000 × 1000 mm (Diameter × Kedalaman)
• Ø1300 × 1200 mm (Diameter × Kedalaman)
• Ø1400 × 1200 mm (Diameter × Kedalaman)

Dimensi tungku akhir, daya pemanas, konfigurasi vakum, dan kapasitas pemuatan ditentukan sesuai dengan kebutuhan benda kerja dan proses pelanggan.

Rexin Horizontal Vacuum Tempering Furnace terutama dirancang untuk melunakkan komponen logam setelah quenching yang memerlukan pemanasan terkontrol, pengurangan oksidasi, dan penyelesaian permukaan yang bersih.

Bahan dan benda kerja yang umum meliputi:
• Baja perkakas dan baja cetakan – cetakan, cetakan dan perkakas pemotong
• Baja paduan – roda gigi, poros, bantalan dan komponen mekanis
• Baja berkecepatan tinggi – perkakas pemotong dan perkakas presisi
• Baja tahan karat – komponen tertentu yang memerlukan perlakuan panas terkontrol
• Komponen logam presisi – komponen yang memerlukan kontrol suhu stabil dan pengurangan oksidasi permukaan

Industri yang umum meliputi:
• Pembuatan alat dan cetakan
• Komponen otomotif
• Manufaktur mesin
• Produksi bantalan dan roda gigi
• Pengerjaan logam presisi

Tingkat material, kondisi perlakuan panas sebelumnya, kekerasan yang diperlukan, dan suhu temper harus dikonfirmasi sebelum konfigurasi tungku.

Rexin dapat menyesuaikan Tungku Tempering Vakum Horisontal sesuai dengan benda kerja, proses perlakuan panas, dan kebutuhan produksi yang berbeda.

Konfigurasi yang dapat disesuaikan mungkin termasuk:

• Ruang tungku dan dimensi pemuatan
• Daya pemanas dan suhu pengoperasian
• Konfigurasi sistem vakum
• Metode pendinginan dan konfigurasi pendinginan
• Kapasitas pemuatan dan kebutuhan produksi
• Kontrol suhu dan pemrograman proses
• Konfigurasi sistem kelistrikan dan kontrol

Untuk merekomendasikan konfigurasi tungku yang sesuai, berikan material Anda, dimensi benda kerja, berat pemuatan maksimum, suhu temper, kapasitas produksi yang diperlukan, dan persyaratan proses khusus lainnya.

Teknisi kami akan mengevaluasi aplikasi dan menyiapkan proposal teknis yang sesuai berdasarkan kebutuhan produksi sebenarnya.

Rekayasa Yang Menghubungkan Proses, Peralatan dan Produksi

Rexin menyediakan solusi tungku industri mulai dari evaluasi proses dan desain tungku hingga manufaktur, pengiriman, dan dukungan purna jual.

Pengalaman 18+ Tahun
Pengalaman profesional dalam pembuatan tungku industri dan peralatan perlakuan panas.

Solusi Tungku yang Disesuaikan
Ukuran tungku, sistem pemanas, sistem atmosfer atau vakum, konfigurasi kontrol, dan kapasitas produksi dapat disesuaikan sesuai dengan kebutuhan perlakuan panas yang berbeda.

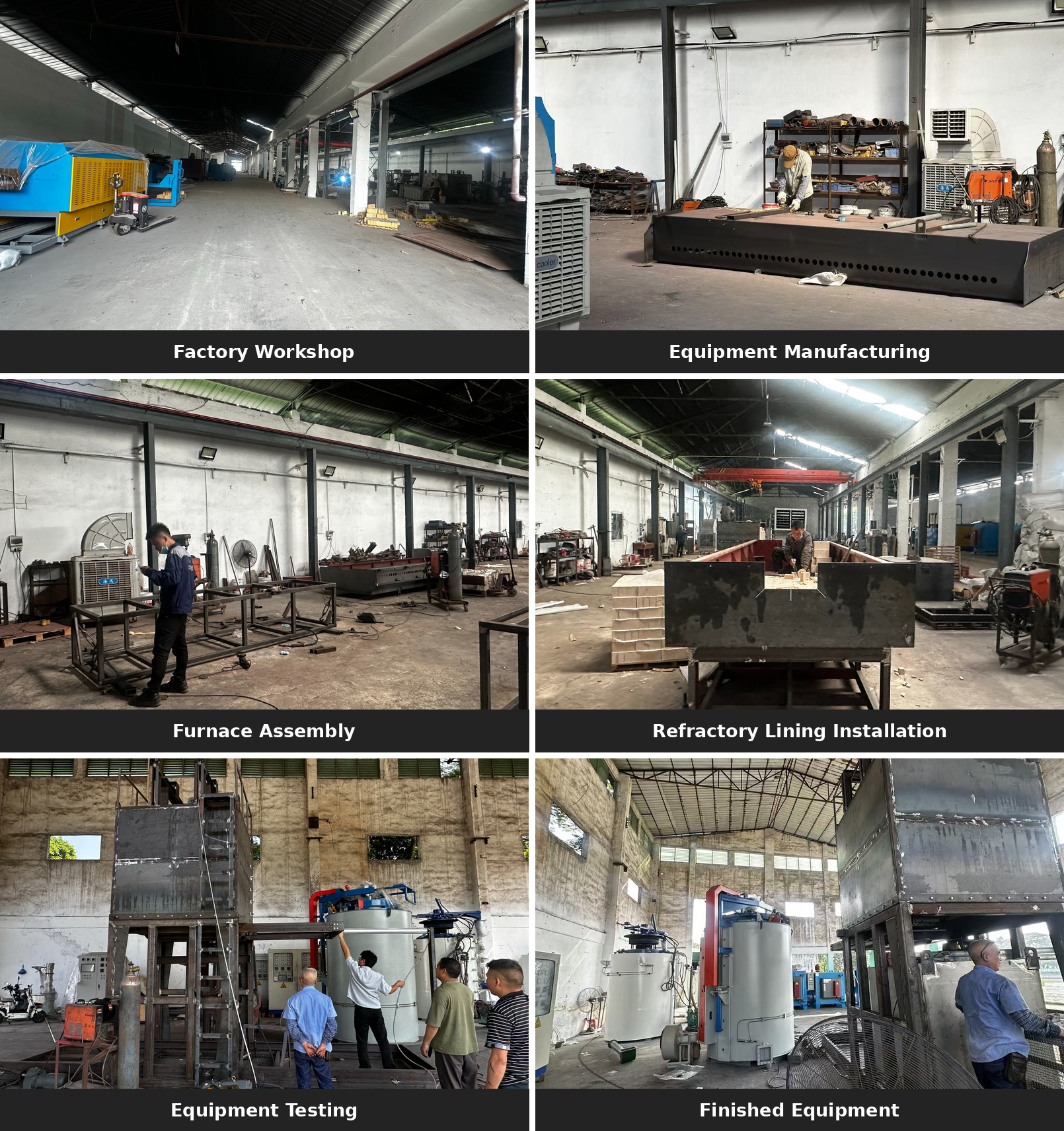

Manufaktur & Kontrol Kualitas
Peralatan diproduksi dan dirakit di pabrik kami dengan inspeksi dan pengujian sebelum pengiriman.

Dukungan Teknis & Purna Jual
Dari tinjauan persyaratan dan proposal teknis hingga manufaktur, pengiriman, panduan pemasangan, pelatihan, dan dukungan purna jual.

Rexin berkomitmen terhadap kontrol kualitas di seluruh desain, manufaktur, perakitan, dan pengujian tungku. Sertifikasi dan praktik manajemen kualitas kami mendukung manufaktur tungku industri yang andal dan kualitas peralatan yang konsisten.

Setiap tungku diperiksa dan diuji sebelum pengiriman sesuai dengan persyaratan teknis yang disepakati.

1. Untuk apa tungku tempering vakum horizontal digunakan?

Tungku tempering vakum horizontal terutama digunakan untuk melunakkan bagian logam setelah pendinginan. Proses ini membantu mengurangi tegangan sisa, meningkatkan ketangguhan dan mencapai sifat mekanik yang diperlukan sekaligus mengurangi oksidasi dan perubahan warna permukaan.

2. Bahan apa yang dapat diolah dalam tungku tempering vakum?

Tungku dapat digunakan untuk berbagai komponen logam yang terbuat dari baja perkakas, baja cetakan, baja paduan, baja kecepatan tinggi dan baja tahan karat pilihan. Benda kerja yang umum termasuk cetakan, cetakan, roda gigi, poros, bantalan, alat pemotong, dan bagian logam presisi.

3. Berapa suhu pengoperasian maksimum?

Referensi suhu maksimum untuk Tungku Tempering Vakum Horisontal ini adalah 1200°C . Suhu pengoperasian aktual dan konfigurasi tungku harus dipilih sesuai dengan bahan dan proses perlakuan panas.

4. Dapatkah ukuran tungku dan kapasitas pemuatan disesuaikan?

Ya. Ruang tungku, dimensi pemuatan, daya pemanas, sistem vakum, konfigurasi pendinginan, dan sistem kontrol dapat disesuaikan sesuai dengan ukuran benda kerja, berat pemuatan, kapasitas produksi, dan persyaratan proses.

5. Informasi apa yang harus saya berikan untuk memilih tungku tempering vakum yang sesuai?

Harap berikan tingkat material, dimensi benda kerja, berat pemuatan maksimum, suhu temper yang diperlukan, kapasitas produksi, dan persyaratan perlakuan panas khusus apa pun. Insinyur Rexin kemudian dapat merekomendasikan konfigurasi tungku yang sesuai.

6. Apakah Rexin dapat memberikan proposal teknis dan penawaran harga secara lengkap?

Ya. Berdasarkan kebutuhan benda kerja dan proses Anda, Rexin dapat menyiapkan konfigurasi tungku khusus, proposal teknis, dan penawaran harga untuk proyek Anda.
