Tungku Anil Terang Stainless Steel
Beranda

>

Produk

>

tungku anil

>

Tungku Anil Terang Stainless Steel

>

GD130-250 Tungku Anil Terang Berkelanjutan
GD130-250 Tungku Anil Terang Berkelanjutan

GD130-250 Tungku Anil Terang Berkelanjutan

GD130-250 Tungku Anil Terang Berkelanjutan

Tungku Annealing Terang Berkelanjutan GD130-250 dirancang untuk perlakuan panas berkelanjutan di bawah atmosfer pelindung yang terkendali. Sistem ini mengintegrasikan bagian pemanasan terkontrol, perlindungan atmosfer, dan pendinginan untuk menyediakan kondisi pemrosesan yang stabil untuk produksi berkelanjutan.

Konfigurasi tungku dapat disesuaikan sesuai dengan bahan benda kerja, dimensi, kapasitas produksi, dan proses perlakuan panas yang diperlukan. Zona pemanasan, sistem pengangkutan, sistem atmosfer pelindung, bagian pendingin, dan sistem kontrol dapat dikonfigurasi sesuai dengan kebutuhan produksi aktual.

Aplikasi

Anil cerah berkelanjutan dan perlakuan panas atmosfer terkendali pada komponen logam yang sesuai memerlukan pemrosesan berkelanjutan yang stabil dan pengurangan oksidasi permukaan.

Kustomisasi

Sistem pengangkutan, dimensi tungku, zona pemanasan, sistem atmosfer pelindung, bagian pendingin, dan sistem kontrol dapat dikonfigurasi sesuai dengan kebutuhan benda kerja dan produksi.

Keuntungan Utama

Pengangkutan berkelanjutan, pemanasan terkontrol, pemrosesan atmosfer pelindung, dan pendinginan terintegrasi memberikan kondisi proses yang stabil untuk perlakuan panas berkelanjutan.

Informasi yang Diperlukan

Harap berikan bahan benda kerja, dimensi, metode pemuatan, kapasitas produksi yang diperlukan, proses perlakuan panas, dan persyaratan permukaan untuk pemilihan dan penawaran tungku.
Bagikan

Ikhtisar Produk

Tungku Anil Terang Berkelanjutan GD130-250 adalah sistem perlakuan panas berkelanjutan yang mengintegrasikan pengumpanan dan pengangkutan, pemanasan terkontrol, pemrosesan atmosfer pelindung, pendinginan, dan kontrol suhu otomatis.

Tungku ini dirancang untuk aplikasi anil terang berkelanjutan yang memerlukan kondisi pemanasan yang stabil dan perlindungan atmosfer yang terkendali. Konfigurasi peralatan dapat disesuaikan dengan benda kerja, kapasitas produksi, dan persyaratan proses.

Proyek ini menggabungkan struktur peredam suhu tinggi, kontrol suhu multi-zona, sistem pelindung atmosfer, dan bagian pendingin air untuk mendukung produksi yang berkelanjutan dan terkendali.



2. Bagian Tabung Peredam (Furnace Liner).

Dibangun dari pelat baja tahan karat SUS310S impor Swedia yang tahan panas dan tahan oksidasi (tebal 8 mm). Bagian atas ditekan menjadi bentuk melengkung (segmental) untuk penguatan guna mencegah lapisan tungku runtuh ke bawah; bagian bawah ditekan menjadi bentuk palung untuk secara efektif menahan deformasi kejutan termal. Panjangnya: sekitar 4200mm. Bagian depan peredam zona pemanas dipasang tetap, sedangkan bagian belakang dirancang dengan penyeimbang tegangan arah aliran untuk mencegah deformasi yang disebabkan oleh tegangan dan muai/kontraksi termal.



3. Panjang Bagian Siku Depan : 1500 mm. Lapisan dalam terbuat dari bahan 304, dan ujung luarnya disegel dengan insulasi kapas dan pelat besi.



4. Bagian Pendinginan

Bagian pendingin air terdiri dari tiga segmen dan dilengkapi struktur jaket air loop tertutup. Bahan Meredam: Bagian pertama dilengkapi lapisan dalam 310S, panjang 1000 mm, terbuat dari baja tahan karat setebal 8 mm; bagian kedua dan ketiga masing-masing memiliki panjang 3000 mm, dengan lapisan dalam SUS304 setebal 6 mm. Jaket luar semuanya terbuat dari baja A3 berkualitas tinggi, pelat tebal 5 mm. Setiap bagian memiliki saluran masuk air terpisah di kiri belakang dan saluran keluar di kanan depan, sehingga memungkinkan sirkulasi tersegmentasi. Hal ini memastikan pendinginan produk akhir lebih cepat dan efektif.



5. Badan Utama Tungku:

Badan utama tungku memiliki panjang 4000 mm dan terdiri dari 5 zona. Kulit terluar dan rangka penyangga terbuat dari pelat baja dan baja struktural. Peredam ini didukung oleh batu bata bersuhu tinggi sebagai bahan tahan api untuk elemen pemanas tahan; wol serat keramik suhu tinggi digunakan untuk insulasi, dan penutup atas diisolasi dengan blok serat keramik suhu tinggi. Seluruh strukturnya sederhana dan mudah dirawat, dengan kinerja insulasi termal yang sangat baik.



6. Kabinet kontrol kelistrikan adalah unit vertikal yang berdiri sendiri dengan tampilan yang elegan dan profesional.

Ia menggunakan lima instrumen pintar Digital Electric untuk kontrol suhu dan pemanasan otomatis.

Selama pengoperasian, ini menampilkan arus dan tegangan kerja tiga fase, dan dilengkapi dengan fungsi kontrol seperti perlindungan gangguan tanah dan alarm suhu berlebih dengan pemutusan daya.

Elemen pemanas dikontrol secara otomatis oleh lima pengatur daya, memungkinkan daya pemanas yang dapat disesuaikan dan akurasi kontrol suhu tinggi.

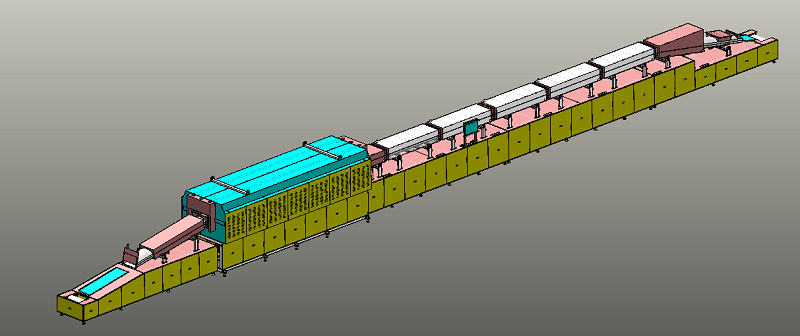

Pabrik Rexin GD130-250 Strip Baja Tungku Annealing Cerah

Konfigurasi Referensi

Parameter Nilai / Deskripsi
Nilai Daya 130kW, 380V, 50Hz
Jumlah Zona Pemanasan 5 zona
Panjang Zona Pemuatan 1600mm
Panjang Bagian Pendinginan 7000mm
Siku Belakang & Panjang Zona Bongkar 2400mm
Nilai Suhu Kerja 1200°C
Kecepatan Penyampaian 30–300 mm/mnt (kontrol kecepatan VFD)
Keseragaman Suhu ±5°C (di dalam tungku)
Akurasi Kontrol Instrumen ±1°C
Penampang Tabung Tungku yang Efektif Lebar 290 mm × Tinggi Samping 85 mm × Tinggi Lengkungan 35 mm
Tinggi Meja Kerja 800 mm di atas lantai
Panjang Keseluruhan Kira-kira. 18.500mm
Pelabuhan Pengamatan 50 mm, dengan penutup jaring baja tahan karat di bagian luar
Tipe Termokopel Tipe S

Catatan:Spesifikasi di atas mewakili konfigurasi referensi tungku GD130-250. Spesifikasi akhir dapat disesuaikan sesuai dengan kebutuhan benda kerja, proses dan produksi.

Aplikasi & benda kerja

Tungku Annealing Terang Berkelanjutan GD130-250 dirancang untuk aplikasi perlakuan panas berkelanjutan yang memerlukan pemanasan terkontrol, pemrosesan atmosfer pelindung, dan pendinginan terkontrol.

Aplikasi yang umum dapat mencakup baja tahan karat dan komponen logam lain yang sesuai yang memerlukan permukaan bersih dan pengurangan oksidasi setelah perlakuan panas.

Konfigurasi tungku sebenarnya harus dipilih sesuai dengan bahan benda kerja, dimensi, pengaturan pemuatan, proses perlakuan panas yang diperlukan, dan kapasitas produksi.

Faktor Aplikasi Dasar Seleksi
Bahan Benda Kerja Sesuai dengan tingkat logam aktual dan persyaratan perlakuan panas
Ukuran Benda Kerja Jalur tungku dan sistem pengangkutan disesuaikan
Proses Perlakuan Panas Dikonfigurasi sesuai dengan proses termal yang diperlukan
Persyaratan Permukaan Suasana pelindung dipilih sesuai dengan kondisi permukaan yang dibutuhkan
Kapasitas Produksi Panjang tungku, zona pemanasan, dan kecepatan pengangkutan dikonfigurasikan sesuai kebutuhan

Kustomisasi

Rexin dapat menyesuaikan Continuous Bright Annealing Furnace GD130-250 sesuai dengan benda kerja dan kebutuhan produksi yang berbeda. Konfigurasi tungku akhir ditentukan setelah meninjau material pelanggan, dimensi, proses perlakuan panas, dan kapasitas yang dibutuhkan.

Barang yang Dapat Disesuaikan Konfigurasi yang Tersedia
Dimensi Tungku Dirancang sesuai dengan ukuran benda kerja dan tata letak produksi
Zona Pemanasan Dikonfigurasi sesuai dengan proses pemanasan yang dibutuhkan
Sistem Penyampaian Dipilih berdasarkan bentuk benda kerja, metode pemuatan, dan persyaratan produksi
Sistem Suasana Pelindung Dikonfigurasi sesuai dengan kebutuhan material dan permukaan
Bagian Pendinginan Dirancang sesuai dengan proses pendinginan yang dibutuhkan
Kontrol Suhu Kontrol suhu multi-zona yang dapat diprogram
Kapasitas Produksi Disesuaikan sesuai dengan throughput yang dibutuhkan
Sistem Kelistrikan & Kontrol Dikonfigurasi sesuai dengan kebutuhan proyek dan pengoperasian

Proses Annealing Cerah Berkelanjutan

GD130-250 Tungku Anil Terang Berkelanjutan

Mengapa Memilih Rexin

Rexin berfokus pada solusi tungku perlakuan panas industri yang disesuaikan, mulai dari evaluasi teknis dan desain tungku hingga manufaktur, pengujian, dan pengiriman. Setiap konfigurasi tungku dikembangkan sesuai dengan benda kerja pelanggan, proses perlakuan panas, dan persyaratan produksi.

Desain Tungku yang Disesuaikan Konfigurasi tungku berdasarkan benda kerja aktual dan persyaratan proses
Rekayasa & Manufaktur Desain tungku, fabrikasi, perakitan dan pengujian
Solusi Berorientasi Proses Sistem pemanas, atmosfer, pengangkutan, dan pendingin dikonfigurasikan sebagai proses yang lengkap
Dukungan Teknis Dukungan dari konfirmasi teknis hingga instalasi dan pengoperasian

GD130-250 Tungku Anil Terang Berkelanjutan

GD130-250 Tungku Anil Terang Berkelanjutan

Proses Tungku Kustom

GD130-250 Tungku Anil Terang Berkelanjutan

Pertanyaan Umum

Q1: Untuk apa Tungku Anil Terang Berkelanjutan GD130-250 digunakan?
Tungku ini dirancang untuk anil terang terus menerus dan perlakuan panas atmosfer terkendali. Konfigurasi proses akhir dipilih sesuai dengan material benda kerja, dimensi dan kondisi permukaan yang diperlukan.

Q2: Berapa suhu kerja terukur tungku ini?
Konfigurasi referensi GD130-250 memiliki suhu kerja terukur 1200°C. Suhu pengoperasian sebenarnya harus ditentukan sesuai dengan bahan dan proses perlakuan panas.

Q3: Apakah tungku menggunakan atmosfer pelindung?
Ya. Tungku dilengkapi dengan sistem atmosfer pelindung untuk mengontrol lingkungan pemrosesan dan mengurangi oksidasi permukaan selama perlakuan panas. Konfigurasi atmosfer dipilih sesuai dengan persyaratan benda kerja dan proses.

Q4: Dapatkah dimensi tungku dan kapasitas produksi disesuaikan?
Ya. Dimensi tungku, zona pemanasan, sistem pengangkutan, bagian pendingin, sistem atmosfer, dan kapasitas produksi dapat dikonfigurasi sesuai dengan kebutuhan produksi pelanggan.

Q5: Informasi apa yang diperlukan untuk kutipan?
Harap berikan bahan benda kerja, dimensi, metode pemuatan, proses perlakuan panas yang diperlukan, kapasitas produksi, dan persyaratan permukaan. Rexin kemudian dapat merekomendasikan konfigurasi tungku yang sesuai.

Butuh Solusi Tungku Khusus?

Kirimkan material benda kerja, dimensi, proses perlakuan panas, dan kapasitas produksi yang dibutuhkan kepada kami. Teknisi kami akan merekomendasikan konfigurasi tungku yang sesuai untuk aplikasi Anda.
