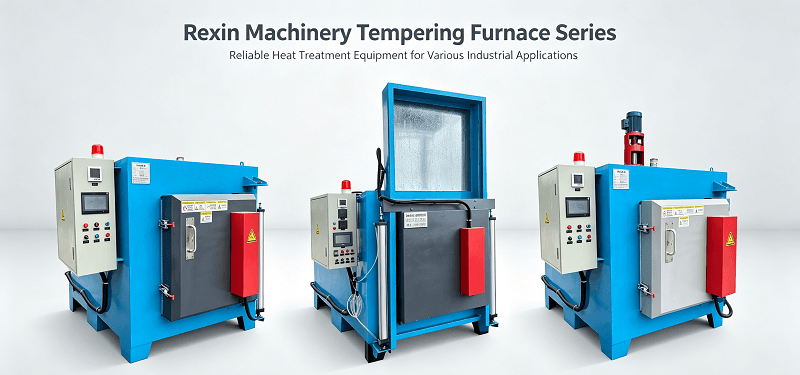

Apa Itu Tungku Tempering Tipe Kotak? Pengertian, Prinsip Kerja & Aplikasi Industri

Apa Itu Tungku Tempering Tipe Kotak? Pengertian, Prinsip Kerja & Aplikasi Industri

Tungku temper tipe kotak adalah peralatan perlakuan panas tipe batch profesional yang khusus dikembangkan untuk pemrosesan temper logam. Ini banyak digunakan untuk mengoptimalkan sifat mekanik benda kerja logam setelah pendinginan, penempaan, pengecoran, dan pengelasan. Berbeda dari tungku sabuk jaring kontinu dan tungku terowongan yang cocok untuk produksi standar massal, tungku tempering kotak memiliki fitur pemrosesan ruang tertutup independen, yang dapat secara fleksibel beradaptasi dengan batch kecil, berbagai jenis, dan benda kerja tugas berat yang besar. Ini memecahkan masalah industri umum seperti kerapuhan logam, kekerasan berlebihan, tegangan sisa internal, dan deformasi yang mudah setelah pendinginan, dan merupakan perangkat perlakuan panas inti dalam industri manufaktur presisi, otomotif, dirgantara, dan pemrosesan mesin.

Tempering adalah proses pasca-pemrosesan yang sangat diperlukan untuk perlakuan panas logam. Quenching dapat meningkatkan kekerasan dan kekuatan logam secara signifikan, tetapi juga akan meningkatkan kerapuhan material dan menghasilkan tekanan internal yang besar, yang menyebabkan retak dan kegagalan benda kerja selama penggunaan. Tungku temper tipe kotak mewujudkan kontrol suhu yang tepat dan konduksi panas yang seragam melalui pemanasan loop tertutup dan perendaman suhu konstan, secara efektif melepaskan tekanan internal, meningkatkan ketangguhan dan keuletan logam, dan menstabilkan akurasi dimensi bagian jadi. Dengan fleksibilitas, stabilitas, dan kinerja biayanya yang luar biasa, peralatan ini telah menjadi peralatan pilihan bagi sebagian besar pabrik pemrosesan menengah dan kecil serta jalur produksi khusus perusahaan besar.

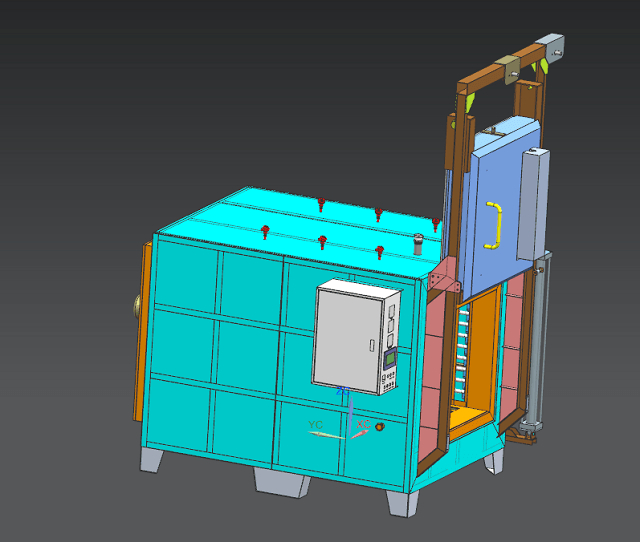

Tungku Tempering Tipe Kotak Pintu Pengangkat

Tungku tempering kotak pintu pengangkat profesional dengan penyegelan ketat dan kontrol suhu yang tepat. Cocok untuk benda kerja logam berukuran besar dan berbentuk khusus yang ditempa di bidang industri berat.

Lihat Produk

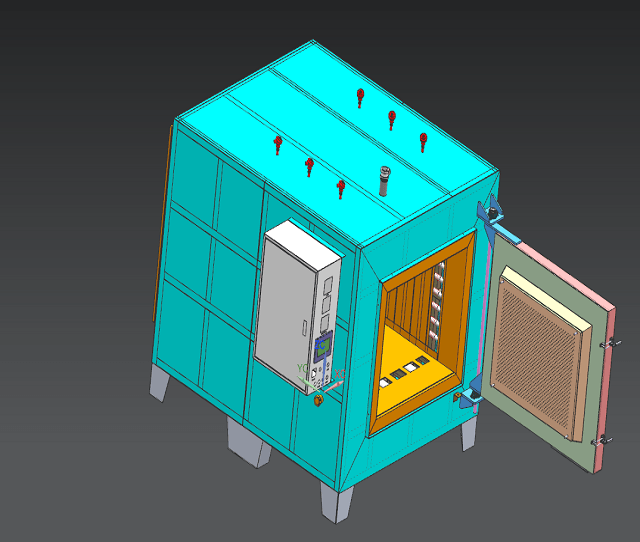

Tungku Tempering Tipe Kotak Pintu Bukaan Samping

Tungku tempering kotak bukaan samping berefisiensi tinggi dengan biaya rendah dan perawatan mudah. Ideal untuk melunakkan bagian logam mekanis dan cetakan kecil dan menengah.

Lihat Produk





Prinsip Kerja Tungku Tempering Tipe Kotak

Prinsip kerja tungku tempering tipe kotak mengikuti logika perlakuan panas tiga tahap standar: pemanasan, perendaman suhu konstan, dan pendinginan alami/paksa, mengandalkan kontrol listrik yang tepat dan teknologi sirkulasi udara panas untuk menyelesaikan proses tempering berkualitas tinggi.

Pertama, tahap pemanasan: peralatan mengadopsi elemen pemanas tahan berkualitas tinggi atau sistem pemanas gas tabung radiasi untuk dengan cepat menaikkan suhu internal ruang tungku ke suhu temper yang telah ditentukan sebelumnya (150°C–700°C). Sistem kontrol PLC yang cerdas dan termokopel sensitivitas tinggi memantau suhu secara real time untuk menghindari panas berlebih atau penyimpangan suhu.

Kedua, tahap perendaman: ini adalah penghubung inti untuk memastikan kualitas tempering. Tungku mempertahankan suhu konstan selama 2–8 jam sesuai dengan bahan benda kerja, ukuran dan ketebalan. Dilengkapi dengan sistem sirkulasi udara panas, peralatan ini mewujudkan konduksi panas seragam tiga dimensi, memastikan bahwa panas sepenuhnya menembus ke inti benda kerja yang tebal dan kompleks, menghilangkan kekerasan yang tidak merata dan titik lunak lokal.

Ketiga, tahap pendinginan: setelah siklus temper selesai, benda kerja didinginkan secara perlahan dengan tungku atau didinginkan dengan udara paksa yang terkontrol. Pendinginan lambat secara efektif menghindari timbulnya tegangan sekunder, menstabilkan struktur mikro logam, dan akhirnya memperoleh benda kerja dengan kekerasan, ketangguhan, dan stabilitas dimensi yang seimbang.

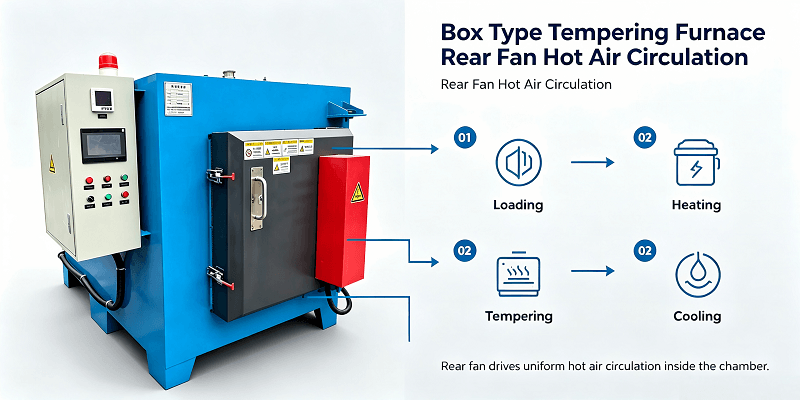

Diagram Skema Tungku Tempering Tipe Kotak & Prinsip Kerja Struktural

Diagram skema tungku tempering tipe kotak standar secara intuitif mencerminkan struktur internal dan logika perpindahan panasnya. Struktur inti terutama mencakup cangkang tungku, lapisan isolasi termal, elemen pemanas, sistem sirkulasi udara panas, rak pemuatan benda kerja, sensor pendeteksi suhu, dan kabinet kontrol cerdas. Semua komponen struktural bekerja sama untuk mewujudkan proses tempering yang tertutup, seragam, dan cerdas, yang merupakan jaminan mendasar untuk kualitas perlakuan panas benda kerja yang stabil.

Alur Kerja Skema & Fungsi Struktural Deskripsi: Pertama, cangkang tungku berinsulasi membentuk ruang perlakuan panas tertutup untuk mengisolasi suhu eksternal dan mengurangi kehilangan panas. Lapisan insulasi termal berdensitas tinggi di dalam cangkang mengunci panas internal dan meningkatkan efisiensi pemanfaatan energi. Elemen pemanas yang disusun secara merata di bagian atas, samping dan bawah ruangan menghasilkan energi panas yang stabil setelah dinyalakan. Didorong oleh kipas sirkulasi di bagian atas tungku, udara panas membentuk aliran udara sirkulasi tiga dimensi di ruang tertutup, yang menghilangkan zona mati suhu dan mewujudkan pemanasan seragam secara keseluruhan pada benda kerja yang ditempatkan di rak pemuatan.

Selama keseluruhan proses, sensor termokopel presisi tinggi mengumpulkan data suhu tungku secara real-time dan mengirimkannya kembali ke kabinet kontrol PLC. Sistem secara otomatis menyesuaikan daya pemanasan sesuai dengan parameter proses yang ditetapkan untuk menjaga suhu perendaman konstan. Setelah proses temper selesai, peralatan mengontrol kecepatan kipas dan kondisi penyegelan tungku untuk menyelesaikan pendinginan lambat atau pendinginan paksa secara bertahap. Pemanas sirkulasi yang tertutup sepenuhnya dan struktur pengaturan suhu yang cerdas adalah alasan utama mengapa tungku tempering kotak memiliki akurasi pemrosesan yang lebih tinggi dan stabilitas yang lebih baik daripada peralatan perlakuan panas terbuka biasa.

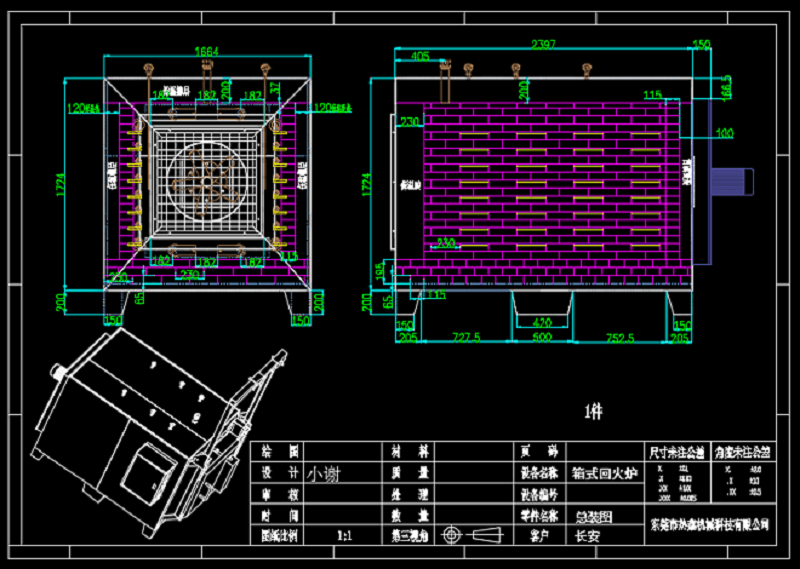

Desain Gambar Tungku Tempering Tipe Kotak

Struktur Tersegel & Isolasi Termal: Dilengkapi cangkang tungku yang dilas sepenuhnya, penyegelan pintu suhu tinggi, dan pelestarian panas multi-lapis. Secara efektif mengurangi pembuangan panas, mengisolasi udara dingin luar dan menjaga suhu tungku tetap stabil.

Sistem Sirkulasi Udara Panas 3D: Mengadopsi kipas sirkulasi atas dan pengaturan saluran udara simetris. Menghilangkan zona mati suhu, mewujudkan pemanasan seragam ruang penuh dan memastikan akurasi temper yang stabil.

Kontrol Cerdas & Desain Perlindungan Keselamatan: Dilengkapi dengan kontrol PLC standar dan loop deteksi suhu independen. Dibangun dengan perlindungan suhu berlebih dan pemadaman listrik untuk memastikan pengoperasian jangka panjang yang aman dan andal.

Tanda Kunci Diagram Skema Inti: 1. Kabinet Kontrol (Pengaturan Parameter & Kontrol Suhu Loop Tertutup); 2. Kipas Sirkulasi (Konveksi Udara Panas Seragam); 3. Elemen Pemanas (Pasokan Sumber Panas Stabil); 4. Lapisan Isolasi Termal (Pelestarian Panas & Penghematan Energi); 5. Ruang Tungku & Rak Benda Kerja (Ruang Pemrosesan); 6. Termokopel (Pemantauan Suhu Waktu Nyata); 7. Pintu Tungku & Strip Penyegel (Isolasi Panas & Pemrosesan Tertutup).

Tanda Kunci Diagram Skema Inti

Perbandingan Parameter Teknis Tungku Tempering Tipe Kotak

Berbagai jenis tungku tempering kotak cocok dengan skenario pemrosesan dan bahan logam yang berbeda. Tabel berikut dengan jelas membandingkan parameter inti dan rentang aplikasi model umum, membantu pengguna industri memilih peralatan yang ditargetkan:

Keuntungan Utama Tungku Tempering Tipe Kotak

Dibandingkan dengan tungku tempering kontinyu, tungku troli, dan peralatan perlakuan panas lainnya, tungku tempering tipe kotak memiliki keunggulan komprehensif yang tak tergantikan dalam pemrosesan industri, yang merupakan alasan utama penerapan pasarnya yang luas:

1. Fleksibilitas Pemrosesan yang Kuat dan Kompatibilitas Luas

Tungku tempering kotak mengadopsi mode pemrosesan batch independen, tanpa batasan ritme produksi tetap. Ini dapat beradaptasi dengan produksi uji coba prototipe batch ultra-kecil, pemrosesan khusus batch kecil, dan produksi massal batch besar. Ia dapat memproses komponen presisi kecil seperti baut dan roda gigi, serta benda kerja tugas berat besar seperti aksesori mesin pertambangan dan komponen struktur ruang angkasa, sehingga memecahkan masalah skenario aplikasi tunggal tungku kontinu tradisional.

2. Kontrol Suhu Yang Tepat dan Kualitas Pemrosesan Yang Stabil

Dilengkapi dengan sistem kontrol suhu konstan PID yang cerdas dan perangkat pemantauan real-time termokopel presisi tinggi, peralatan ini mewujudkan penyesuaian suhu loop tertutup. Sistem sirkulasi udara panas internal memastikan suhu seragam di setiap sudut ruang tungku, secara efektif menghindari deformasi benda kerja, retak, kekerasan yang tidak merata, dan masalah kualitas lainnya. Konsistensi pemrosesan setiap batch tinggi, yang sepenuhnya memenuhi standar kualitas ketat IATF 16949, dirgantara, dan industri lainnya.

3. Biaya Operasional Rendah dan Efisiensi Penghematan Energi Tinggi

Badan tungku mengadopsi bahan insulasi tahan api kepadatan tinggi, yang secara efektif mengurangi kehilangan panas dan meningkatkan kinerja insulasi termal. Dibandingkan dengan tungku kontinu yang memerlukan pemanasan awal jangka panjang dan pengoperasian berkelanjutan, tungku tempering kotak dapat dihidupkan dan dihentikan kapan saja sesuai dengan permintaan produksi, sehingga sangat mengurangi konsumsi energi yang tidak valid. Selain itu, peralatan tersebut memiliki struktur yang sederhana, tingkat kegagalan yang rendah, dan biaya perawatan harian yang rendah, yang secara efektif mengurangi biaya produksi keseluruhan bagi perusahaan.

4. Pengoperasian Sederhana dan Keamanan Yang Kuat

Antarmuka interaksi manusia-mesin yang cerdas mendukung pengaturan satu tombol untuk laju pemanasan, waktu suhu konstan, dan mode pendinginan, dengan penyesuaian suhu otomatis dan fungsi alarm suhu berlebih. Dilengkapi dengan pelindung matikan, pelindung insulasi panas, dan perangkat anti bocor untuk menghindari kecelakaan keselamatan selama produksi. Operator biasa dapat menguasai keterampilan operasi setelah pelatihan sederhana, dengan ambang biaya tenaga kerja yang rendah.

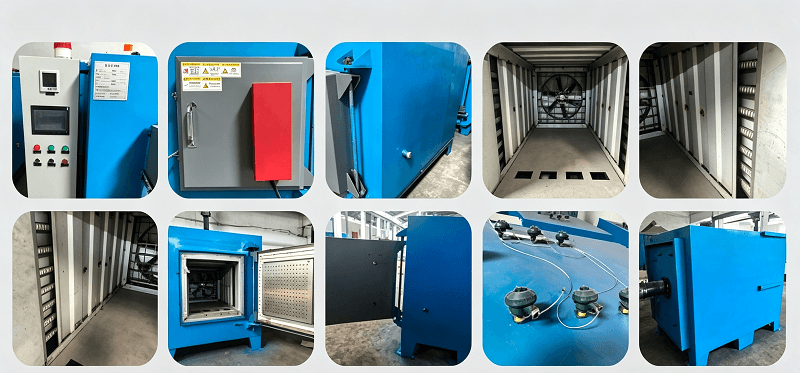

Detail Produk Tungku Tempering Tipe Kotak

Jasa Pendukung Profesional untuk Tempering Furnace Tipe Kotak

Selain peralatan berkualitas tinggi, layanan pendukung standar dan siklus penuh merupakan jaminan utama bagi pengguna untuk mewujudkan produksi yang stabil. Produsen tungku tempering tipe kotak profesional menyediakan layanan siklus hidup penuh satu atap yang mencakup pra-penjualan, penjualan, dan purna jual:

1. Layanan Konsultasi Khusus Pra-penjualan

Menurut bahan benda kerja pengguna, ukuran, permintaan keluaran, dan standar pemrosesan, insinyur profesional menyediakan pemilihan peralatan gratis, penyesuaian parameter, dan desain skema produksi. Untuk benda kerja berbentuk khusus dan persyaratan proses khusus, kami dapat menyesuaikan ukuran ruang tungku non-standar, sistem pemanas, dan program kontrol untuk memastikan bahwa peralatan tersebut sangat cocok dengan skenario produksi pengguna.

2. Layanan Instalasi dan Komisioning di Tempat

Setelah pengiriman peralatan, teknisi purna jual profesional akan pergi ke pabrik pengguna untuk pemasangan di lokasi, pengkabelan, commissioning, dan debugging peralatan. Sebelum produksi formal, kami melakukan uji coba mesin dan pemrosesan uji coba benda kerja untuk memastikan keakuratan suhu peralatan, efisiensi pengoperasian, dan kualitas pemrosesan mencapai standar, dan menghilangkan bahaya tersembunyi pada peralatan terlebih dahulu.

3. Pelatihan Teknis dan Bimbingan Operasi

Memberikan pelatihan profesional gratis untuk operator pengguna dan personel pemeliharaan, termasuk spesifikasi pengoperasian peralatan, pengaturan parameter proses, metode pemeliharaan harian, dan pemecahan masalah kesalahan umum. Kami menyediakan manual pengoperasian elektronik dan materi pengajaran video untuk memastikan bahwa pengguna dapat menyelesaikan pengoperasian peralatan dan perawatan harian secara mandiri.

4. Pemeliharaan Purna Jual dan Pasokan Suku Cadang Jangka Panjang

Memberikan layanan garansi jangka panjang dan dukungan pemeliharaan seumur hidup. Jika terjadi kegagalan peralatan, tim teknis akan merespons dengan cepat dan memberikan panduan jarak jauh atau layanan pemeliharaan di lokasi. Kami mencadangkan elemen pemanas asli, termokopel, pengontrol, dan suku cadang lainnya dalam jumlah yang cukup untuk memastikan penggantian cepat dan meminimalkan kerugian waktu henti produksi bagi pengguna.

Solusi Khusus Industri Tungku Tempering Tipe Kotak

Bertujuan untuk mengatasi permasalahan pemrosesan yang berbeda di berbagai industri, tungku tempering tipe kotak memberikan solusi perlakuan panas profesional yang ditargetkan untuk memecahkan berbagai masalah kualitas dan efisiensi produksi bagi perusahaan:

1. Solusi Tempering Suku Cadang Otomotif

Untuk roda gigi otomotif, poros engkol, poros bubungan, pegas suspensi, dan bagian inti lainnya, kami mengadopsi tungku tempering kotak suhu sedang dengan kontrol suhu yang presisi. Bertujuan untuk mengatasi masalah mudah retaknya gigi dan kegagalan kelelahan pada gigi transmisi setelah pendinginan, kami merumuskan proses perendaman suhu konstan 380°C–450°C untuk secara efektif melepaskan tekanan internal, meningkatkan ketahanan lelah dan stabilitas dimensi suku cadang, dan memenuhi persyaratan presisi tinggi dan daya tahan tinggi suku cadang pendukung otomotif.

2. Alat dan Solusi Die Tempering

Ditujukan pada cetakan baja karbon tinggi dan baja paduan, alat pemotong dan mata bor, tungku tempering kotak suhu rendah disesuaikan dengan teknologi tempering sekunder. Ini mempertahankan kekerasan tinggi pada bagian-bagian perkakas sekaligus menghilangkan tekanan pendinginan, menghindari retaknya pahat dan kegagalan keausan dalam pekerjaan berintensitas tinggi, dan sangat memperpanjang masa pakai cetakan dan perkakas. Sangat cocok untuk pemrosesan alat dalam jumlah kecil dan multi-variasi di pabrik pemrosesan perangkat keras.

3. Solusi Suku Cadang Presisi Dirgantara

Untuk bagian struktural dirgantara, aksesori roda pendaratan, dan suku cadang presisi mesin, digunakan tungku tempering kotak bersuhu tinggi dengan suhu ultra-seragam. Dilengkapi dengan sistem perekaman data proses penuh, sistem ini mewujudkan proses perlakuan panas yang dapat dilacak, memenuhi persyaratan sertifikasi kualitas yang ketat dari industri dirgantara, dan memastikan kekuatan tinggi dan keamanan suku cadang yang tinggi dalam kondisi kerja yang ekstrem.

4. Solusi Mesin Berat dan Suku Cadang Pertambangan

Untuk gigi penambangan skala besar, aksesori hidraulik, dan baut mesin teknik berkekuatan tinggi, tungku tempering kotak ruang besar yang disesuaikan digunakan untuk mewujudkan pemrosesan batch satu kali pada benda kerja berat. Proses pendinginan lambat secara efektif mencegah deformasi bagian besar, meningkatkan ketangguhan keseluruhan dan ketahanan aus benda kerja, dan beradaptasi dengan lingkungan kerja alat berat dengan beban tinggi dan kekuatan tinggi.

Tentang Mesin Rexin

Rexin Machinery memiliki pabrik manufaktur independen yang mengkhususkan diri dalam R&D dan produksi tungku tempering tipe kotak. Rangkaian lengkap peralatan tungku tempering kami meliputi tungku tempering pintu bukaan samping, tungku tempering kotak pintu angkat, tungku tempering sabuk jaring, dan tungku tempering vakum. >>>Lebih Banyak Tentang Kami

Studi Kasus Industri Dunia Nyata

Produsen suku cadang transmisi otomotif terkemuka di Jiangsu, Tiongkok, telah lama dilanda tingkat kerusakan gigi quenched yang tinggi. Tungku tempering kontinyu tradisional memiliki distribusi suhu yang tidak merata, mengakibatkan 6,8% roda gigi mengalami keretakan permukaan gigi dan penyimpangan dimensi, yang sangat mempengaruhi efisiensi produksi dan tingkat kualifikasi produk.

Perusahaan akhirnya mengadopsi enam tungku tempering tipe kotak suhu sedang yang disesuaikan untuk meningkatkan lini produksi. Peralatan tersebut dilengkapi dengan sistem sirkulasi udara panas penuh dan sistem pemantauan data cerdas, dengan keseragaman suhu ruang tungku ±5°C. Proses produksinya menggunakan perendaman suhu konstan 420°C selama 4 jam, sesuai dengan persyaratan pemrosesan roda gigi baja paduan 42CrMo.

Setelah peralatan tersebut mulai digunakan, perusahaan mencapai hasil yang luar biasa: tingkat cacat produk turun dari 6,8% menjadi 1,2%, umur kelelahan roda gigi otomotif meningkat sebesar 28%, dan konsumsi energi keseluruhan dari proses perlakuan panas berkurang sebesar 17%. Pada saat yang sama, mode pemrosesan batch yang fleksibel mewujudkan produksi terintegrasi dari produksi uji coba prototipe dan produksi massal, sehingga menghemat biaya pembelian peralatan produksi uji coba khusus bagi perusahaan. Fungsi perekaman data suhu proses penuh juga membantu perusahaan berhasil lulus sertifikasi sistem mutu IATF 16949, sehingga semakin meningkatkan daya saing pasar produk.

Kesimpulan

Tungku tempering tipe kotak adalah peralatan perlakuan panas inti yang fleksibel, efisien, dan berbiaya rendah dalam manufaktur industri modern. Dengan mode pemrosesan batch yang fleksibel, kinerja kontrol suhu yang presisi, dan kualitas pemrosesan yang stabil, ini memecahkan banyak masalah seperti aplikasi tunggal, konsumsi energi yang tinggi, dan kualitas peralatan temper tradisional yang tidak stabil. Mencakup layanan pendukung profesional siklus penuh dan solusi khusus industri yang ditargetkan, produk ini dapat memenuhi kebutuhan perlakuan panas yang berbeda pada otomotif, ruang angkasa, manufaktur perkakas, mesin berat, dan industri lainnya. Untuk perusahaan industri yang mengejar produksi berkualitas tinggi, berbiaya rendah, dan fleksibel, tungku tempering tipe kotak adalah pilihan peralatan perlakuan panas yang paling hemat biaya dan andal.
