Tungku Suasana Sabuk Baja Kontinu Perlakuan Panas Terang Deformasi Rendah untuk Pipa Bergelombang P

Tungku anil terang kontinyu sabuk baja ini merupakan sistem pemrosesan termal yang beroperasi terus-menerus secara otomatis. Di bawah atmosfir pelindung yang terkendali, ia melakukan perawatan anil, normalisasi, penuaan, pendinginan, dan larutan terang secara terus-menerus untuk berbagai benda kerja logam, serta produksi mematri terus-menerus untuk komponen perak, tembaga, aluminium, dan baja. Benda kerja yang diproses dengan tungku ini memperoleh permukaan logam cerah tanpa cacat oksidasi dan dekarburisasi.

Hal ini banyak diterapkan untuk tabung baja tahan karat, bellow baja tahan karat, tabung tembaga, pipa baja dan alat kelengkapan pipa. Selain komponen tubular, produk ini juga menangani komponen tarik dalam tahan karat, peralatan makan, pengencang, alat pemotong, poros miniatur, sekrup dan paku keling baja tahan karat. Peralatan ini juga cocok untuk perawatan anil dan reduksi bahan bubuk baja tahan karat.

Dibandingkan dengan tungku perlakuan panas terang tradisional, model ini mencapai penghematan gas pelindung atmosfer sebesar 30%, efek permukaan terang yang unggul, dan kinerja isolasi termal yang luar biasa. Suhu kulit terluar badan tungku mendekati suhu kamar untuk pengoperasian yang lebih aman.

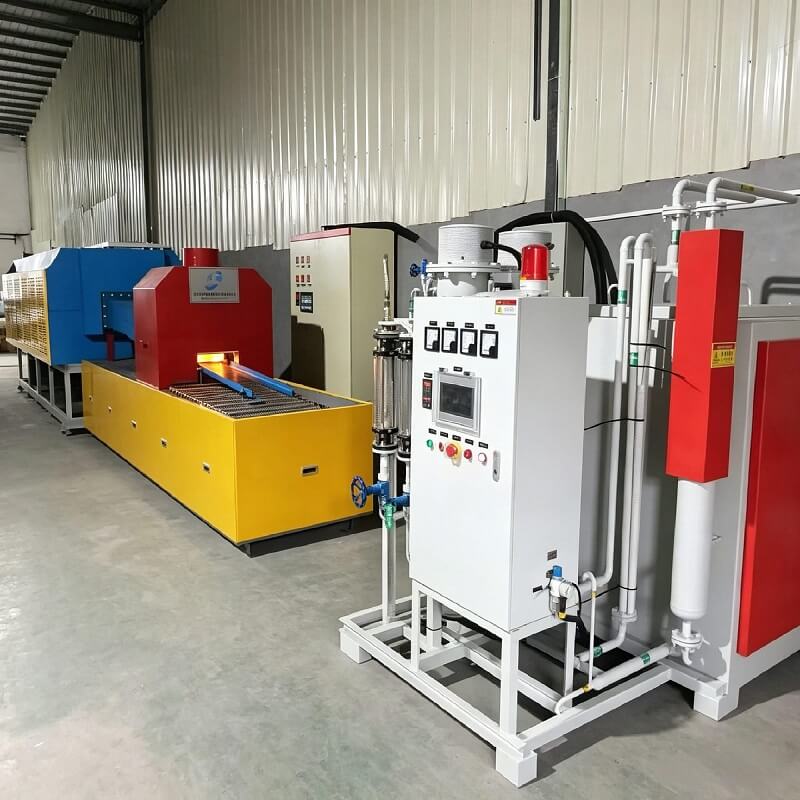

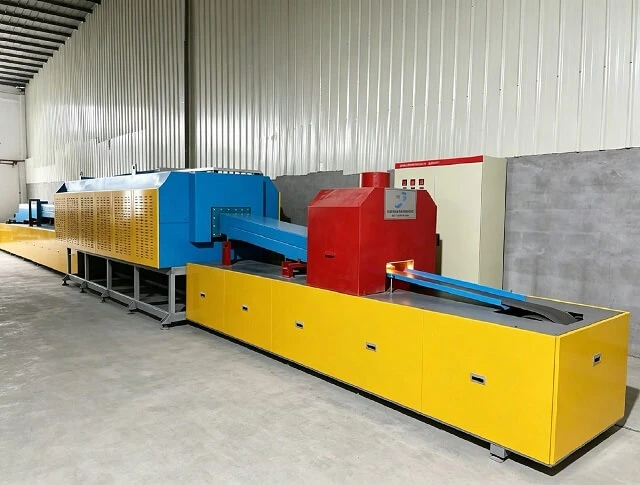

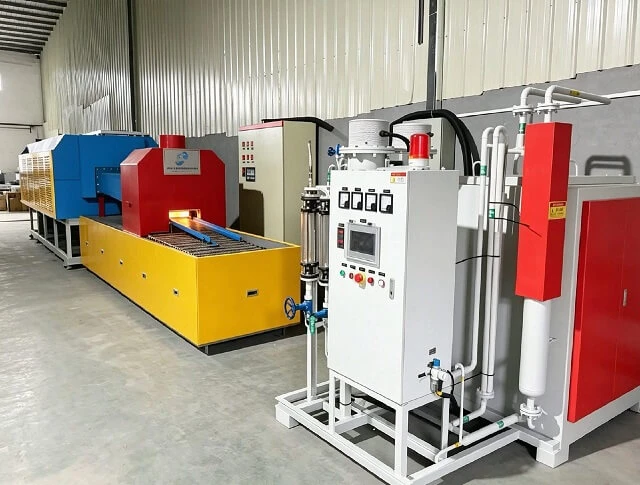

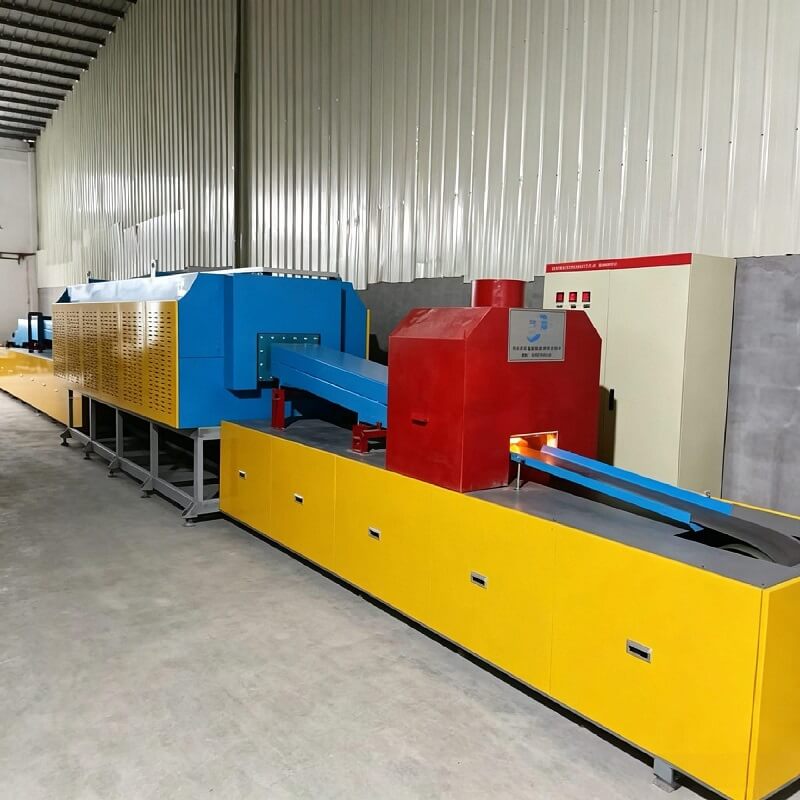

Sistem tungku lengkap terdiri dari platform pengumpanan panjat, sistem pengencangan sabuk baja, rakitan transmisi sabuk baja, badan tungku utama, sistem pemanas pengatur suhu, sistem reduksi pelindung atmosfer, sistem pendingin air dan perangkat kompensasi tegangan peredam, bersama dengan unit pendingin berpendingin air, tangki peredam baja tahan karat, meja pengangkut depan & belakang, kabinet kontrol listrik, dan pengurai amonia.

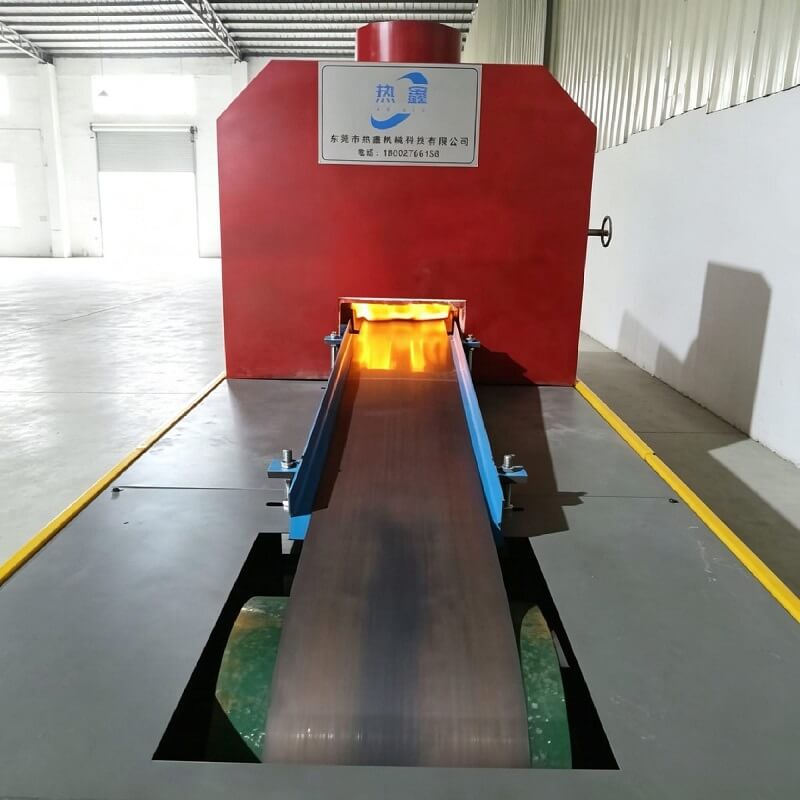

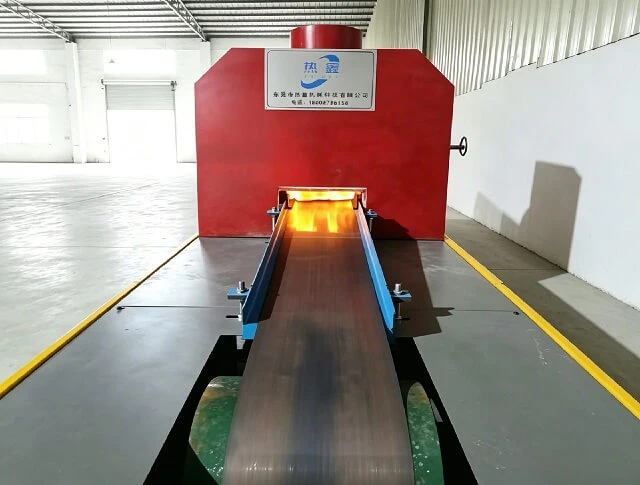

Tangki peredam baja tahan karat dipasang di dalam ruang pemanas dan ruang pendingin. Di dalam tangki peredam terdapat sabuk baja pengangkut baja tahan karat untuk mengangkut benda kerja melalui seluruh zona pemrosesan termal. Meja pengantaran diatur pada saluran masuk dan keluar tungku. Katrol penggerak, katrol penggerak, dan grup rol berbentuk S dipasang di bawah meja pengangkut. Peredam menggerakkan katrol penggerak melalui transmisi rantai, sehingga sabuk baja membawa benda kerja bergerak maju dengan mantap.

Benda kerja ditempatkan pada sabuk baja tahan karat yang bersirkulasi dan dialirkan secara terus menerus ke dalam tangki peredam yang tertutup rapat. Di dalam tangki peredam, atmosfer pelindung mengisolasi udara luar sepenuhnya. Saat melewati zona pra-pemanasan dan zona pemanasan, pemanasan yang konstan dan seragam tercapai. Kemudian benda kerja melewati pendinginan air multi-bagian yang dikontrol di dalam tangki peredam.

Pengangkutan yang stabil dan berkelanjutan memberikan manfaat inti berikut:

1. Pemanasan seragam untuk setiap kumpulan suku cadang
2. Permukaan benda kerja bebas dari goresan dan kerusakan akibat benturan
3. Deformasi termal minimum
4. Atmosfir pelindung yang terisolasi mencegah oksidasi dan dekarburisasi
5. Hasil akhir metalik cerah tanpa pengawetan pasca perawatan

1. Kemampuan multi-proses: Mendukung bright annealing, solution treatment, normalisasi, penuaan, quenching, dan pematrian logam berkelanjutan dalam satu unit.

2. Penghematan 30% pada gas pelindung atmosfer: Struktur peredam tertutup yang dioptimalkan mengurangi konsumsi atmosfer.

3. Permukaan terang luar biasa: Efek terang lebih baik dibandingkan tungku terang konvensional, tanpa oksidasi & tanpa dekarburisasi, bebas pengawetan.

4. Insulasi panas yang unggul: Suhu cangkang tungku mendekati suhu sekitar, kehilangan panas permukaan yang rendah, lingkungan pengoperasian yang aman.

5. Produksi massal berkelanjutan: Berjalan sepenuhnya otomatis, cocok untuk produksi batch bervolume besar, efisiensi produksi tinggi.

6. Pengangkutan dengan kerusakan rendah: Pengangkutan sabuk baja lunak, tidak ada goresan benturan, deformasi kecil untuk komponen presisi.

7. Kompatibilitas bahan & bagian yang luas: Cocok untuk komponen baja tahan karat, tembaga, perak, aluminium, dan paduan lainnya; juga tersedia untuk anil & reduksi bubuk baja tahan karat.

8. Sistem lengkap yang terintegrasi: Dilengkapi dengan pengumpanan, pemanasan, pemanasan awal, pendinginan multi-tahap, pembangkitan atmosfer dan kontrol kelistrikan, solusi keseluruhan yang siap digunakan.

9. Desain peredam antideformasi: Tabung peredam SUS310S yang diimpor dengan penguat berbentuk lengkung dan struktur kompensasi ekspansi termal untuk menghindari keruntuhan dan distorsi tekanan termal.

1. Tabung baja tahan karat, bellow, alat kelengkapan pipa tembaga & baja

2. Komponen stainless steel, peralatan makan & peralatan makan dapur

3. Pengencang: sekrup tahan karat, paku keling, baut, poros mini

4. Pematrian berkelanjutan untuk perangkat keras perak, tembaga, aluminium, dan baja karbon

5. Perawatan anil dan reduksi untuk bahan bubuk baja tahan karat

1. Tabung Meredam

Tabung peredam dibuat dari pelat baja tahan karat tahan oksidasi SUS310S impor dari Swedia, δ8mm. Bagian atasnya berbentuk lengkung (berbentuk kipas) yang ditekan untuk memperkuat struktur agar tidak meredam kendur. Bagian bawah menggunakan pengepresan berbentuk palung untuk menahan deformasi guncangan termal. Panjang efektif: kira-kira. 4700mm. Ujung depan peredam zona pemanas sudah diperbaiki; bagian belakang mengadopsi struktur kompensasi keseimbangan tegangan dua arah untuk melepaskan tekanan termal dan menghilangkan distorsi yang disebabkan oleh ekspansi termal & kontraksi dingin.

2. Bagian Pra-pemanasan

Panjang bagian pra-pemanasan: 2000mm; bahan ruang dalam: baja tahan karat SUS304.

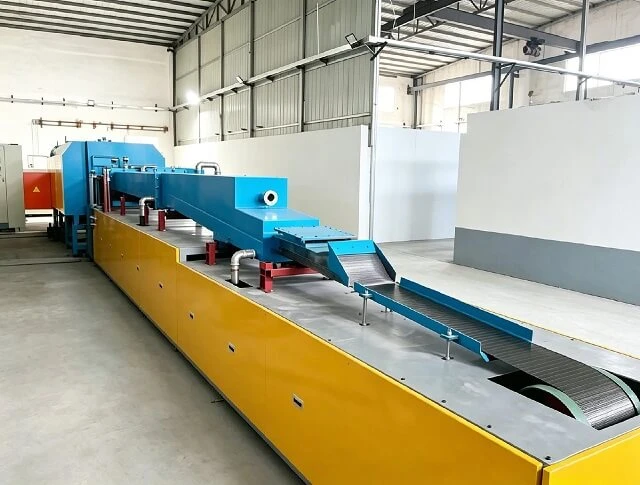

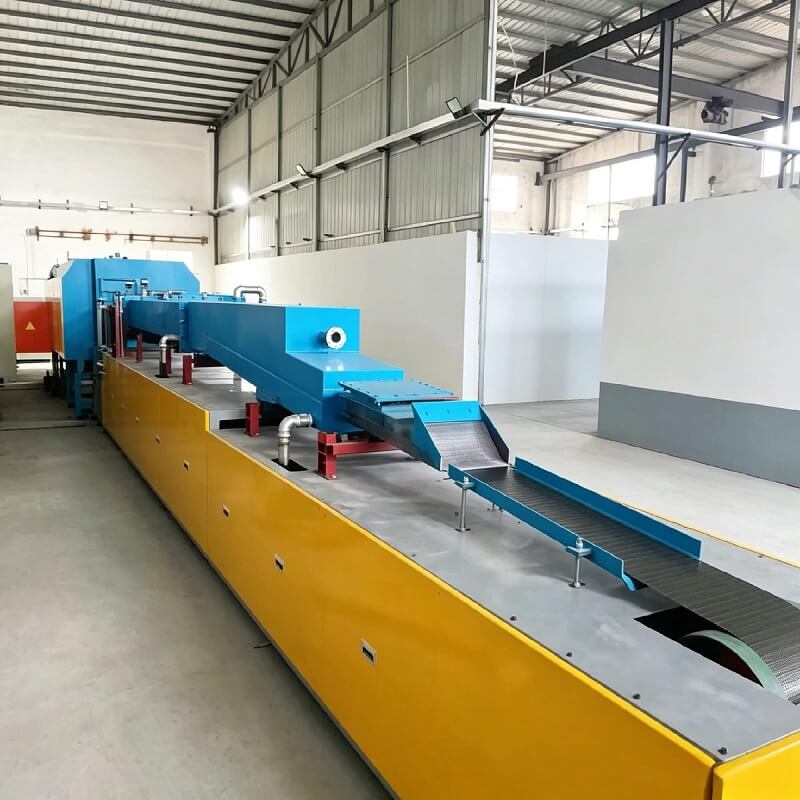

3. Sistem Pendinginan Air Multitahap

Struktur pendingin jaket air tertutup total 4 segmen.

1. Segmen pendingin pertama: lapisan dalam SUS310S, panjang 1000mm, ketebalan pelatδ8mm

2. Segmen pendingin ke-2 / ke-3 / ke-4: masing-masing panjangnya 3000mm, bahan lapisan dalam SUS304

3. Jaket luar: pelat baja karbon berkualitas tinggi δ8mm Setiap segmen pendingin mengadopsi loop air bersirkulasi independen: saluran masuk air di sisi kiri belakang, saluran keluar air di sisi kanan depan. Sirkulasi independen tersegmentasi menghasilkan pendinginan yang cepat dan merata untuk benda kerja keluar.

4. Badan Tungku Pemanas Utama

Panjang badan tungku efektif 5000mm dengan 5 zona pemanasan independen. Cangkang tungku dan rangka pendukung dirakit dengan pelat baja dan baja bagian. Batu bata tahan api mendukung tabung peredam dan elemen pemanas; isolasi termal mengadopsi kapas serat keramik suhu tinggi; insulasi penyegelan atas menggunakan blok serat keramik bersuhu tinggi. Struktur kompak, akses mudah untuk inspeksi dan pemeliharaan, kinerja isolasi termal yang sangat baik.

5. Kabinet Kontrol Listrik

Kabinet kontrol listrik vertikal independen. Dilengkapi dengan 5 buah pengontrol suhu cerdas digital Yudian bersama dengan termokopel Feiyang. Tampilan waktu nyata untuk arus & tegangan kerja tiga fase. Fungsi bawaan mencakup perlindungan kebocoran tanah, alarm suhu berlebih, dan perlindungan interlock mematikan daya. Daya pemanasan diatur secara otomatis oleh 5 set pengatur daya, memungkinkan keluaran pemanasan yang dapat disesuaikan dan kontrol suhu presisi tinggi.

1. Platform makan pendakian

2. Rakitan transmisi & pengencangan sabuk baja (katrol penggerak/penggerak, grup rol S, peredam & penggerak rantai)

3. Badan tungku pemanas utama

4. Ruang pra-pemanasan

5. Unit pendingin jaket air tertutup empat segmen

6. Tabung peredam utama SUS310S yang diimpor + bagian peredam pra-pemanasan & pendinginan SUS304

7. Perangkat kompensasi ketegangan meredam

8. Sistem reduksi atmosfer pelindung (pengurai amonia)

9. Kabinet kontrol listrik vertikal independen

10. Meja pengantar depan & belakang

Kami menyediakan solusi dimensi & daya yang disesuaikan dengan ukuran benda kerja, kapasitas produksi, dan persyaratan proses termal Anda. Dukungan teknis pabrik mencakup panduan pemasangan, commissioning, pelatihan pengoperasian, dan pemeliharaan purna jual. Hubungi kami untuk menggambar proposal dan kutipan.
